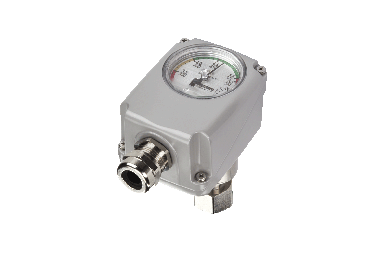

High-voltage transmission: Safe and without interruption with Trafag density monitors

Distribución de alta tensión: segura y sin interrupciones con los monitores de densidad

En los dispositivos Trafag, la densidad del gas aislante se monitoriza según los principios de la cámara de referencia o de la horquilla vibratoria de cuarzo. Ambos métodos se caracterizan por su máxima fiabilidad y precisión. Además, los dispositivos pueden funcionar perfectamente en cámaras de presión con fluctuaciones de temperatura y presión. Los sistemas pueden funcionar de forma segura y sin interrupciones incluso durante los trabajos de mantenimiento e inspección. Y Trafag ya se está preparando para resolver técnicamente otros retos: las normativas medioambientales más estrictas y el uso de gases climáticamente neutros.

Aparamenta compacta y aislada en gas: Gracias a los monitores de densidad Trafag, los volúmenes de las cámaras de presión individuales pueden reducirse al mínimo.Aparamenta compacta y aislada en gas: Gracias a los monitores de densidad Trafag, los volúmenes de las cámaras de presión individuales pueden reducirse al mínimo.

El salto en el desarrollo de las instalaciones de conmutación de alta tensión aisladas por aire (AIS) del tamaño de un campo de fútbol a las que sólo requieren un diez por ciento del espacio que ocupaban anteriormente se produjo en pasos cada vez mayores a partir de los años 80. Esto también fue posible gracias a los innovadores monitores de densidad de Trafag AG: la base de ello es que los componentes de alta tensión se instalaron en cámaras de presión en las que un gas aislante altamente comprimido y eficiente previene o extingue los fallos de arco y los cortocircuitos.

El gas hexafluoruro de azufre (SF6) tiene el mejor efecto aislante y extintor en tensiones altas y extra altas (de 66 a >1000kV). Sin embargo, el SF6 supera el efecto invernadero del CO2 en un factor de 23.500. Por lo tanto, no debe permitirse que se escape gas de los interruptores. Los organismos reguladores de todos los países imponen grandes exigencias al control del gas SF6. En colaboración con los conocidos fabricantes de aparamenta, Trafag AG desarrolló en los años 80 el sistema de cámara de referencia para el control de la densidad del gas, que ofrece una mayor precisión que los principios manométricos convencionales y previene falsas alarmas evitables.

Hoy en día, los operadores de aparamenta de alta tensión se enfrentan a nuevos retos. Por un lado, las compañías eléctricas se esfuerzan por hacer funcionar sus plantas de forma permanente y sin interrupciones. Para ello, la industria apuesta cada vez más por la medición electrónica adicional y continua de la densidad y por el mantenimiento predictivo, en lugar de recurrir exclusivamente a mecanismos de advertencia y desconexión como en el pasado. Por otro lado, las dimensiones de las plantas deben reducirse aún más, lo que se traduce en diámetros y superficies de aislamiento más reducidos. Y, por último, las mezclas sustitutivas de gas aislante más respetuosas con el medio ambiente están ocupando visiblemente el lugar del SF6.

La aparamenta aislada por aire (AIS) ha dado paso a la aparamenta aislada por gas (GIS), muy compacta, en lugares donde el espacio es limitadoLa aparamenta aislada por aire (AIS) ha dado paso a la aparamenta aislada por gas (GIS), muy compacta, en lugares donde el espacio es limitado

La aparamenta aislada por aire (AIS) (imagen superior) ha dado paso a la aparamenta aislada por gas (GIS), muy compacta, en lugares donde el espacio es limitado (imagen inferior)

La aparamenta aislada por aire (AIS) ha dado paso a la aparamenta aislada por gas (GIS), muy compacta, en lugares donde el espacio es limitadoLa aparamenta aislada por aire (AIS) ha dado paso a la aparamenta aislada por gas (GIS), muy compacta, en lugares donde el espacio es limitado
El control preciso de la densidad permite plantas más compactas

Trafag ha fijado los requisitos de calidad y precisión de los densímetros de tal manera que los puntos de alarma se limitan a un estrecho margen. Cuanto mayor sea la fiabilidad y la precisión de los sistemas, menores serán las tolerancias en las que se puede utilizar la planta. De este modo, las distancias de aislamiento pueden ser menores, la planta completa puede optimizarse para cumplir los requisitos y su tamaño puede reducirse: la superficie del emplazamiento necesaria para la aparamenta es menor. La medición imprecisa de la densidad requiere mayores volúmenes, mientras que la medición precisa de la densidad permite tamaños de planta a medida y áreas compactas.

La caída de presión y, por tanto, las pérdidas de densidad del gas ponen en peligro la seguridad de la planta

La fiabilidad operativa y la seguridad de funcionamiento de los sistemas de alta tensión aislados con gas sólo pueden garantizarse si se mantiene la densidad de gas aislante requerida dentro de los compartimentos de presión. Las fugas pondrían en peligro la funcionalidad y la seguridad de la aparamenta y, al mismo tiempo, infringirían la normativa medioambiental. Por ello, los requisitos normativos estipulan la supervisión permanente del compartimento de presión. Los sistemas deben permanecer estancos en todo momento y los monitores de densidad deben funcionar con la precisión especificada.

Mientras no haya fugas en la cámara de presión aislada con gas, el número de moléculas de gas en el espacio cerrado seguirá siendo el mismo. El número de moléculas (densidad), la presión y la temperatura interactúan físicamente, basándose en las denominadas isócoras. Cuanto mayor sea la temperatura en un espacio cerrado lleno de gas, mayor será la presión. Los sistemas aislados con gas también se instalan en el exterior, donde las temperaturas pueden oscilar entre -40°C y +60°C. Por ello, es imprescindible que todo el sistema esté compensado con la temperatura, ya que, de lo contrario, el indicador de densidad mostraría valores más altos cuando está expuesto a la luz solar y valores más bajos cuando está expuesto a las heladas, aunque en el sistema haya el mismo número de moléculas.

Control y medición precisos, y por tanto también seguros, de la densidad del gas aislante en la tecnología de alta tensión: influencias ambientales, seguridad de funcionamiento o mantenimiento eficaz, normativas... Control y medición precisos, y por tanto también seguros, de la densidad del gas aislante en la tecnología de alta tensión: influencias ambientales, seguridad de funcionamiento o mantenimiento eficaz, normativas...

Control y medición precisos, y por tanto también seguros, de la densidad del gas aislante en la tecnología de alta tensión: influencias ambientales, seguridad de funcionamiento o mantenimiento eficaz, normativas... son sólo algunos de los retos a los que se enfrentan los operadores de instalaciones aparamenta de alta tensión

Gases alternativos climáticamente neutros en lugar de SF6

Al gas aislante SF6, que se utiliza predominantemente en la actualidad, se le atribuye una cuota del 0,5% del calentamiento global. Por ello, muchos operadores se esfuerzan por equipar desde el principio las nuevas plantas con gases alternativos neutros para el clima. Las plantas existentes, de las que hay cientos de miles en funcionamiento en todo el mundo, también se están reequipando parcialmente. Con los gases alternativos sólo cambian el tipo y el número de moléculas utilizadas para el aislamiento eléctrico. Trafag AG puede suministrar los instrumentos adecuados para todos los gases alternativos utilizados hoy en día, respetando las normativas vigentes. Los instrumentos Trafag se ajustan en fábrica para el gas y la presión de llenado específicos. A continuación, los instrumentos se precintan y quedan listos para su uso.

Los manómetros con compensación de temperatura son demasiado imprecisos

Los manómetros solían ser el estándar de los sistemas de monitorización. Debido a su sencillo diseño mecánico con tubo de Bourdon y compensación bimetálica de la temperatura, suelen ser menos costosos pero, debido a su diseño, son menos precisos. Las mediciones con tubo de Bourdon deben compensarse en cada caso con la temperatura para poder verificar los valores reales de densidad. Los elementos bimetálicos utilizados para la compensación de la temperatura deben adaptarse específicamente al gas aislante correspondiente. En caso de grandes fluctuaciones de temperatura, este mecanismo provoca mayores imprecisiones en las mediciones. A temperaturas especialmente altas o bajas, la desviación de la precisión con estos manómetros de compensación bimetálica es desproporcionadamente alta. El resultado son falsas alarmas evitables.

Mayor precisión con el principio de cámara de referencia

Para contrarrestar las imprecisiones de los densímetros convencionales, Trafag desarrolló el principio de cámara de referencia basado en la tecnología de los presostatos. El principio es sencillo, pero ingenioso: en los monitores de densidad de gas se utiliza un gas de referencia en la cámara de referencia que tiene las mismas propiedades que el gas aislante de los componentes de la aparamenta. El gas de referencia y el gas aislante están acoplados térmicamente y a la misma temperatura, por lo que se eliminan las fluctuaciones de presión debidas a los cambios de temperatura. En consecuencia, los monitores están totalmente compensados en temperatura por diseño y alcanzan así una mayor precisión que los manómetros compensados por temperatura.

Hoy en día, ya está en el mercado la cuarta generación de instrumentos, cada uno de los cuales tiene una vida útil de más de 25 años. Además, estos instrumentos en sí mismos no requieren mantenimiento. Si la cámara de presión a vigilar pierde efectivamente gas aislante, es decir, se produce una fuga de presión, el sistema de la cámara de referencia acciona mecánicamente los puntos de conmutación mediante microinterruptores. Sólo una caída rápida de la presión provoca la desconexión del sistema, que se activa mediante la conmutación adecuada y fiable de otros microinterruptores.

Más información sobre Mayor precisión con el principio de cámara de referencia:
Principio de cámara de referencia simplificado. Integrado en los productos Trafag, permite a los operadores de instalaciones de alta tensión garantizar un funcionamiento ininterrumpido y seguroPrincipio de cámara de referencia simplificado. Integrado en los productos Trafag, permite a los operadores de instalaciones de alta tensión garantizar un funcionamiento ininterrumpido y seguro

Principio de cámara de referencia simplificado. Integrado en los productos Trafag, permite a los operadores de instalaciones de alta tensión garantizar un funcionamiento ininterrumpido y seguro

Medición continua de la densidad basada en cuarzos oscilantes

En los últimos años, ha crecido la demanda en la industria de distribución de energía de la medición continua de la densidad, que proporciona información en tiempo real sobre cuánto gas se está perdiendo realmente y cuándo se alcanzan los valores críticos, de modo que se pueden tomar medidas inmediatas. Los problemas generales de la planta se pueden detectar antes y se puede rellenar de gas o, por ejemplo, puede iniciarse a tiempo la sustitución de juntas tóricas, en el sentido de un mantenimiento predictivo.

El método convencional de medición de la densidad consiste en una medición de la presión combinada con un sensor de temperatura integrado para poder corregir la presión en función de la temperatura. Trafag ha revolucionado este principio tomando la horquilla de cuarzo oscilante de la tecnología relojera e incorporándola a los sensores. La oscilación del cuarzo en un gas se amortigua en función del número de moléculas. El grado de amortiguación es directamente proporcional a la densidad. Esta forma de medición continua de la densidad es mucho más estable y precisa que la medición de la presión compensada por la temperatura.

Entretanto, la cuarta parte de los monitores de densidad incluyen ya un sensor libre de mantenimiento para la medición continua de la densidad del gas. La señal de medición se transmite a través de una señal de corriente o de una salida digital Modbus. A continuación, el sistema de control del operador calcula a partir de los valores transmitidos cuánto gas hay realmente en el sistema y analiza qué acciones son necesarias, si las hubiera.

Más información sobre Medición continua de la densidad basada en cuarzos oscilantes:
Principio simplificado de comparación de diapasón de cuarzo. El principio de medición determina la amortiguación de la oscilación del cuarzo por la cantidad de moléculas (densidad)Principio simplificado de comparación de diapasón de cuarzo. El principio de medición determina la amortiguación de la oscilación del cuarzo por la cantidad de moléculas (densidad)

Principio simplificado de comparación de diapasón de cuarzo. El principio de medición determina la amortiguación de la oscilación del cuarzo por la cantidad de moléculas (densidad)

Funcionamiento ininterrumpido - gracias a las válvulas de llenado y prueba

La inspección periódica de la aparamenta aislada por gas está regulada por diversas normativas nacionales. En Europa, por ejemplo, por el Reglamento F-Gas. Según éste, el monitor de densidad debe revisarse cada seis años en las instalaciones puestas en servicio a partir de 2017 y que contengan más de 22 kilogramos de gas SF6. Muchos operadores de planta ya han pasado por su cuenta a realizar la inspección cada dos o cuatro años. Para ello, previamente hay que desconectar la parte afectada de la instalación y extraer el gas aislante. El monitor de densidad de gas se desmonta y se conecta a un dispositivo de test independiente.

Trafag es el primer fabricante en desarrollar una válvula integrada que permite comprobar el monitor durante el funcionamiento sin tener que apagar el sistema. El monitor de densidad de gas se combina con una válvula de rellenado y prueba y se suelda herméticamente, lo que hace que el sistema sea estanco. Con la ayuda de la válvula, se puede comprobar el funcionamiento de la unidad durante el funcionamiento y rellenar gas si es necesario sin tener que apagar el sistema

En fonctionnement normal, la connexion de test est hermétiquement fermée de l'extérieur. Si un instrument de test est connecté, une connexion directe est établie entre l'instrument de test et la chambre de référence du contrôleur de densité.En fonctionnement normal, la connexion de test est hermétiquement fermée de l'extérieur. Si un instrument de test est connecté, une connexion directe est établie entre l'instrument de test et la chambre de référence du contrôleur de densité.

En fonctionnement normal, la connexion de test est hermétiquement fermée de l'extérieur. Si un instrument de test est connecté, une connexion directe est établie entre l'instrument de test et la chambre de référence du contrôleur de densité.

¿Tiene alguna pregunta sobre la densidad del gas o nuestros productos?

Typical applications for SF6 and alternative insulating gas monitoring

  • Gas-insulated switchgear (GIS) and switching stations
  • Circuit breakers (generator, live and dead tank)
  • Gas insulated transmission lines (GIL)
  • Gas insulated transformers (GIT)
