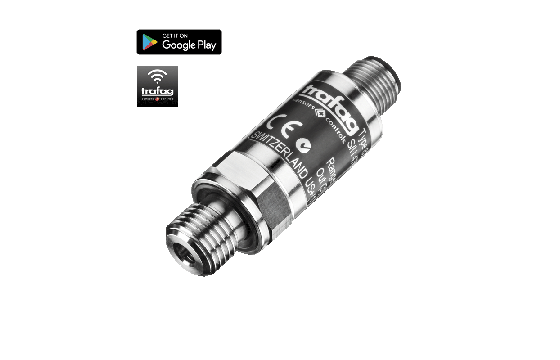

NAT 8252 Presostato electrónico

Volver a la vista general

Saltar al final de la galería de imágenes

Saltar al comienzo de la galería de imágenes

Características

1 o 2 PNP
Parametrizable con una aplicación para Smartphone (Android)
Corriente de conmutación de hasta 400 mA
Excelente estabilidad duradera
Opcional: quíntuple resistencia a la sobrepresión

Acerca de

El presostato NAT 8252 está disponible con 1 o 2 salidas de conmutación y dispone de una celda de sensor con película delgada sobre acero extremadamente estable a largo plazo con protección contra sobrepresión triplicada (también disponible quintuplicada). El robusto diseño y el amplio rango de temperaturas de entre -40°C y +125°C hacen del NAT 8252 la solución ideal para numerosas aplicaciones con un alto nivel de exigencia.

Datos técnicos

Más información
Código de producto	8252
Nombre	NAT
Denominación	Presostato electrónico
Rango de medición	0 ... 2.5 a 0 ... 600 bar 0 ... 30 a 0 ... 7500 psi
Principio de medición	Capa fina de acero
Precisión @ 25°C típ.	± 0.5 % FS típ.
Señal de salida	Salida de conmutación 1 o 2 PNP
Conexiones eléctricas	M12x1; Cable IP67 (IP68)
Conexiones a proceso	G1/4" m; G1/4" m (Manómetro); G1/4" m con amortiguación integrada; G1/8" m, DIN3852-E; 1/4"NPT m; 1/4"NPT h; 1/8"NPT m; 7/16"-20UNF h, SAE J512; 7/16"-20UNF m, SAE4 (J1926); 7/16"-20UNF m, DIN3866; 9/16"-18UNF m, SAE6 (J1926); R1/4" m, DIN3858; R1/4" m, D
Temperatura del medio	–40°C ... +125°C
Temperatura ambiente	–40°C ... +125°C (Cable PVC 22: -5°C ... +60°C) (Cable PUR 24: -40°C ... +70°C) (Cable Radox Tenuis 88: -40°C ... +100°C)
Rango de medición	≤ 100 bar ≤ 600 bar < 1500 psi < 7500 psi

Descargas Ir a las descargas de archivo

Hoja de datos:

H72303ak CN 8252 NAT Industrial Pressure Transmitter
cn
pdf 1.8MB
H72303ak DE 8252 NAT Industrial Pressure Transmitter
de
pdf 1.5MB
H72303ak EN 8252 NAT Industrial Pressure Transmitter
en
pdf 1.5MB
H72303ak ES 8252 NAT Industrial Pressure Transmitter
es
pdf 1.5MB
H72303ak FR 8252 NAT Industrial Pressure Transmitter
fr
pdf 1.6MB
H72303ak IT 8252 NAT Industrial Pressure Transmitter
it
pdf 1.5MB
H72303ak JP 8252 NAT Industrial Pressure Transmitter
jp
pdf 1.8MB
H72303ak PL 8252 NAT Industrial Pressure Transmitter
pl
pdf 1.6MB
H72303ak PT 8252 NAT Industrial Pressure Transmitter
pt
pdf 1.6MB

Manual de instrucciones:

H73303ab Instructions 8250 8252 8254 8256 8258 NHT NAT NAH NAE NAR Pressure Transmitter A5
en
pdf 889KB

Flyer:

H70698s CN 8252 NAT Industrial Pressure Switch
cn
pdf 3.9MB
H70698s DE 8252 NAT Industrial Pressure Switch
de
pdf 3.8MB
H70698s EN 8252 NAT Industrial Pressure Switch
en
pdf 3.8MB
H70698s ES 8252 NAT Industrial Pressure Switch
es
pdf 3.8MB
H70698s FR 8252 NAT Industrial Pressure Switch
fr
pdf 3.8MB
H70698s IT 8252 NAT Industrial Pressure Switch
it
pdf 3.8MB
H70698s JP 8252 NAT Industrial Pressure Switch
jp
pdf 3.9MB
H70698s PL 8252 NAT Industrial Pressure Switch
pl
pdf 3.8MB
H70698s PT 8252 NAT Industrial Pressure Switch
pt
pdf 3.8MB

Certificados:

CE UKCA Declaration of conformity Pressure Transmitter
en
pdf 73.9KB

Archivos STEP y software:

825X.XX.XX.15.08
en
STEP 238.6KB
825X.XX.XX.15.22 24 88
en
STEP 382.2KB
825X.XX.XX.15.32
en
STEP 1.2MB
825X.XX.XX.16.08
en
STEP 230.4KB
825X.XX.XX.16.22 24 88
en
STEP 374KB
825X.XX.XX.16.32
en
STEP 1.2MB
825X.XX.XX.17.08
en
STEP 248.9KB
825X.XX.XX.17.22 24 88
en
STEP 392.5KB
825X.XX.XX.17.32
en
STEP 1.2MB
825X.XX.XX.18.08
en
STEP 213.8KB
825X.XX.XX.18.22 24 88
en
STEP 357.5KB
825X.XX.XX.18.32
en
STEP 1.2MB
825X.XX.XX.19.08
en
STEP 229.1KB
825X.XX.XX.19.22 24 88
en
STEP 372.8KB
825X.XX.XX.19.32
en
STEP 1.2MB
825X.XX.XX.24.08
en
STEP 273.5KB
825X.XX.XX.24.22 24 88
en
STEP 417.1KB
825X.XX.XX.24.32
en
STEP 1.3MB
825X.XX.XX.30.08
en
STEP 220KB
825X.XX.XX.30.22 24 88
en
STEP 363.6KB
825X.XX.XX.30.32
en
STEP 1.2MB
825X.XX.XX.32.08
en
STEP 257.5KB
825X.XX.XX.32.22 24 88
en
STEP 401.1KB
825X.XX.XX.32.32
en
STEP 1.3MB
825X.XX.XX.42.08
en
STEP 241.2KB
825X.XX.XX.42.22 24 88
en
STEP 384.8KB
825X.XX.XX.42.32
en
STEP 1.2MB
825X.XX.XX.43.08
en
STEP 228.3KB
825X.XX.XX.43.22 24 88
en
STEP 372KB
825X.XX.XX.43.32
en
STEP 1.2MB
825X.XX.XX.44.08
en
STEP 225.6KB
825X.XX.XX.44.22 24 88
en
STEP 369.2KB
825X.XX.XX.44.32
en
STEP 1.2MB
825X.XX.XX.49.08
en
STEP 247.1KB
825X.XX.XX.49.22 24 88
en
STEP 390.7KB
825X.XX.XX.49.32
en
STEP 1.2MB
825X.XX.XX.53.08
en
STEP 235.2KB
825X.XX.XX.53.22 24 88
en
STEP 378.8KB
825X.XX.XX.53.32
en
STEP 1.2MB

¿No encontró la versión deseada? Por favor, contacte con nuestro equipo de ventas.

Variantes estándar de este producto

Artículos/productos agrupados

Nombre del producto	Rango de medición [bar]	Sobrepresión máx. [bar]	Señal de salida

NAT10.0PS

0 ... 10

2 PNP Transistores

Precisión @ 25°C típ.: ±0.5

Alimentación: 9 ... 32

Conexion a proceso: G1/4" macho

Código de tipo: 8252 78 2517 32 0000 0000 PS 44 61 ZS

NAT100.0PS

0 ... 100

300

2 PNP Transistores

Precisión @ 25°C típ.: ±0.5

Alimentación: 9 ... 32

Conexion a proceso: G1/4" macho

Código de tipo: 8252 83 2517 32 0000 0000 PS 44 61 ZS

NAT16.0PS

0 ... 16

2 PNP Transistores

Precisión @ 25°C típ.: ±0.5

Alimentación: 9 ... 32

Conexion a proceso: G1/4" macho

Código de tipo: 8252 79 2517 32 0000 0000 PS 44 61 ZS

NAT160.0PS

0 ... 160

480

2 PNP Transistores

Precisión @ 25°C típ.: ±0.5

Alimentación: 9 ... 32

Conexion a proceso: G1/4" macho

Código de tipo: 8252 85 2517 32 0000 0000 PS 44 61 ZS

NAT2.5PS

0 ... 2.5

7.5

2 PNP Transistores

Precisión @ 25°C típ.: ±0.5

Alimentación: 9 ... 32

Conexion a proceso: G1/4" macho

Código de tipo: 8252 75 2517 32 0000 0000 PS 44 61 ZS

NAT25.0PS

0 ... 25

2 PNP Transistores

Precisión @ 25°C típ.: ±0.5

Alimentación: 9 ... 32

Conexion a proceso: G1/4" macho

Código de tipo: 8252 80 2517 32 0000 0000 PS 44 61 ZS

NAT250.0PS

0 ... 250

750

2 PNP Transistores

Precisión @ 25°C típ.: ±0.5

Alimentación: 9 ... 32

Conexion a proceso: G1/4" macho

Código de tipo: 8252 74 2517 32 0000 0000 PS 44 61 ZS

NAT4.0PS

0 ... 4

2 PNP Transistores

Precisión @ 25°C típ.: ±0.5

Alimentación: 9 ... 32

Conexion a proceso: G1/4" macho

Código de tipo: 8252 76 2517 32 0000 0000 PS 44 61 ZS

NAT40.0PS

0 ... 40

120

2 PNP Transistores

Precisión @ 25°C típ.: ±0.5

Alimentación: 9 ... 32

Conexion a proceso: G1/4" macho

Código de tipo: 8252 81 2517 32 0000 0000 PS 44 61 ZS

NAT400.0PS

0 ... 400

1000

2 PNP Transistores

Precisión @ 25°C típ.: ±0.5

Alimentación: 9 ... 32

Conexion a proceso: G1/4" macho

Código de tipo: 8252 84 2517 32 0000 0000 PS 44 61 ZS

NAT6.0PS

0 ... 6

2 PNP Transistores

Precisión @ 25°C típ.: ±0.5

Alimentación: 9 ... 32

Conexion a proceso: G1/4" macho

Código de tipo: 8252 77 2517 32 0000 0000 PS 44 61 ZS

NAT60.0PS

0 ... 60

180

2 PNP Transistores

Precisión @ 25°C típ.: ±0.5

Alimentación: 9 ... 32

Conexion a proceso: G1/4" macho

Código de tipo: 8252 82 2517 32 0000 0000 PS 44 61 ZS

NAT600.0PS

0 ... 600

1500

2 PNP Transistores

Precisión @ 25°C típ.: ±0.5

Alimentación: 9 ... 32

Conexion a proceso: G1/4" macho

Código de tipo: 8252 86 2517 32 0000 0000 PS 44 61 ZS
