Características
- Precisión de medición de presión 0.3 %, 0.5 %
- Medición de temperatura de medios y dispositivos
- COM3, tiempo mín. del ciclo de proceso 1 ms
- 2 Salidas digitales PNP/NPN configurables
- Opcional: quíntuple resistencia a la sobrepresión
Acerca de

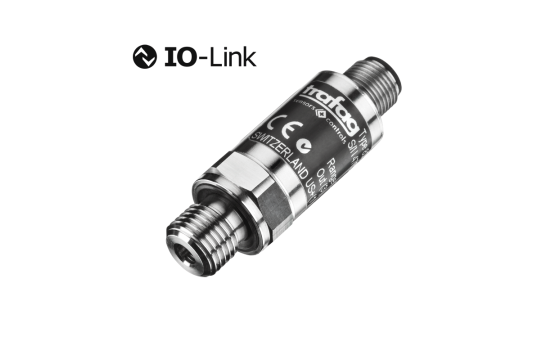

El transmisor de presión NAI 8273 IO-Link está diseñado como un sensor inteligente y proporciona información relevante para la aplicación además de los datos del proceso. Los datos del proceso contienen el valor de la presión y la temperatura del medio, que se miden directamente en la célula del sensor de presión de película fina sobre acero, excepcionalmente estable a largo plazo. El pequeño tamaño del sensor, combinado con el valor de la presión y la temperatura del medio, hacen que el NAI 8273 sea la opción ideal en diversas aplicaciones. Para el uso de las salidas de conmutación convencionales, la polaridad NPN y PNP es configurable.
Datos técnicos
| Código de producto | 8273 |
|---|---|
| Nombre | NAI |
| Denominación | IO-Link Transmisor de presión y presostato |
| Principio de medición | Capa fina de acero |
| Precisión @ 25°C típ. | ± 0.5 % FS típ. ± 0.3 % FS típ. |
| Señal de salida | IO-Link 1.1 , COM3, tiempo mín. del ciclo de proceso 1 ms, Smart Sensor Profile ED2, 2 Salidas de conmutación PNP/NPN/Push-Pull configurables |
| Conexiones a proceso | G1/4" m; G1/4" m (Manómetro); G1/4" m con amortiguación integrada; G1/8" m, DIN3852-E; 1/4"NPT m; 1/4"NPT h; 1/8"NPT m; 7/16"-20UNF h, SAE J512 sin abridor de válvula; 7/16"-20UNF h, SAE J512 con abridor de válvula; 7/16"-20UNF m, SAE4 (J1926); 7/16"-20UN |
| Temperatura del medio | –40°C ... +125°C |
| Temperatura ambiente | –40°C ... +105°C |
| Rango de medición | ≤ 1 bar≤ 100 bar≤ 600 bar> 600 bar< 15 psi< 1500 psi< 7500 psi> 7500 psi |
