EXNT 8292 Transmisor de presión Ex

Volver a la vista general
  • Naval Naval
  • Zonas explosivas Zonas explosivas

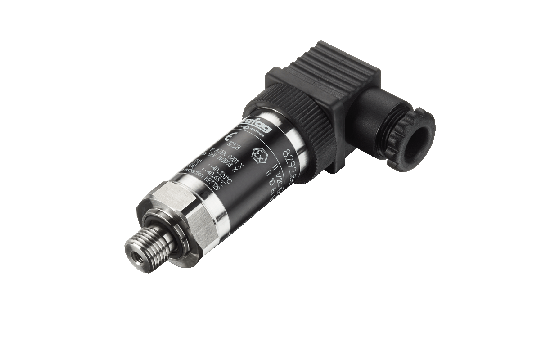

main product photo

Características

  • Rangos de presión de 0.4 a 2500 bar
  • Certificación ATEX, IECEx, UKEX
  • II 1G Ex ia IIC T4/T6 Ga II 1D Ex ia IIIC T160°C Da I M1 Ex ia I Ma II 1/2G Ex ia IIC T4/T6 Ga/Gb
  • Sensor compatible con hidrógeno opcional
  • EC79/2009 certificado por la KBA Kraftfahrt-Bundesamt
Acerca de
El transmisor de presión EX EXNT se basa en la tecnología propia de Trafag de capa fina de acero y tiene una excelente estabilidad duradera. Ofrece una medición de presión fiable y precisa mediante un amplio rango de temperatura. El modelo de seguridad intrínseca es adecuado para aplicaciones en las zonas Ex 0, 1, 2 (gas), 20, 21, 22 (polvo) y minería.

Datos técnicos

Más información
Código de producto 8292
Nombre EXNT
Denominación Transmisor de presión Ex
Rango de medición 0 ... 0.4 a 0 ... 2000 bar 0 ... 5 a 0 ... 30000 psi
Principio de medición Capa fina de acero
Homologación / Conformidad DNV, KRS, RMRS ATEX, IECEx, UKEX, según norma EN/IEC 60079-0 / EN 60079-11 / EN 60079-26 / EN 50303 PESO Petroleum & Explosives Safety Organization India
Precisión @ 25°C típ. ± 0.5 % FS típ. ± 0.3 % FS típ.
Señal de salida 4 ... 20 mA
Conexiones eléctricas EN175301-803-A; M12x1; MIL-C 26482; Binder 723; Cable
Conexiones a proceso G1/4" m; G1/4" m (Manómetro) EN 837; G1/4" h; G1/2" m; G1/2" m (Manómetro) EN 837; R1/4" m; 1/4"NPT m; M18x1.5 m
Temperatura del medio Máx. –40°C ... +120°C (ver conexión eléctrica)
Temperatura ambiente Máx. –40°C ... +120°C (ver conexión eléctrica)
Rango de medición

≤ 1 bar
≤ 100 bar
≤ 600 bar
> 600 bar
< 15 psi
< 1500 psi
< 7500 psi
> 7500 psi

Descargas Ir a las descargas de archivo

Hoja de datos:

Manual de instrucciones:

Certificados:

Archivos STEP y software:

¿No encontró la versión deseada? Por favor, contacte con nuestro equipo de ventas.

Variantes estándar de este producto
Artículos/productos agrupados
Nombre del producto Rango de medición [bar] Sobrepresión máx. [bar] Señal de salida

EXNT16.0A

0 ... 16

32

4 ... 20 mA
Precisión @ 25°C típ.: ± 0.5
NLH @ 25°C (BSL) FS típ.: ± 0.2
Alimentación: 10 ... 30
Conexion a proceso: G1/4" macho
Código de tipo: 8292 79 2517 05 0000 0000 19 46 61 92

EXNT0.4A

0 ... 0.4

1.2

4 ... 20 mA
Precisión @ 25°C típ.: ± 0.5
NLH @ 25°C (BSL) FS típ.: ± 0.2
Alimentación: 10 ... 30
Conexion a proceso: G1/4" macho
Código de tipo: 8292 69 2617 05 0000 0000 19 46 61 92

EXNT0.6A

0 ... 0.6

1.5

4 ... 20 mA
Precisión @ 25°C típ.: ± 0.5
NLH @ 25°C (BSL) FS típ.: ± 0.2
Alimentación: 10 ... 30
Conexion a proceso: G1/4" macho
Código de tipo: 8292 70 2617 05 0000 0000 19 46 61 92

EXNT1.0A

0 ... 1

2

4 ... 20 mA
Precisión @ 25°C típ.: ± 0.5
NLH @ 25°C (BSL) FS típ.: ± 0.2
Alimentación: 10 ... 30
Conexion a proceso: G1/4" macho
Código de tipo: 8292 71 2617 05 0000 0000 19 46 61 92

EXNT2.5A

0 ... 2.5

5

4 ... 20 mA
Precisión @ 25°C típ.: ± 0.5
NLH @ 25°C (BSL) FS típ.: ± 0.2
Alimentación: 10 ... 30
Conexion a proceso: G1/4" macho
Código de tipo: 8292 75 2517 05 0000 0000 19 46 61 92

EXNT4.0A

0 ... 4

8

4 ... 20 mA
Precisión @ 25°C típ.: ± 0.5
NLH @ 25°C (BSL) FS típ.: ± 0.2
Alimentación: 10 ... 30
Conexion a proceso: G1/4" macho
Código de tipo: 8292 76 2517 05 0000 0000 19 46 61 92

EXNT6.0A

0 ... 6

12

4 ... 20 mA
Precisión @ 25°C típ.: ± 0.5
NLH @ 25°C (BSL) FS típ.: ± 0.2
Alimentación: 10 ... 30
Conexion a proceso: G1/4" macho
Código de tipo: 8292 77 2517 05 0000 0000 19 46 61 92

EXNT10.0A

0 ... 10

20

4 ... 20 mA
Precisión @ 25°C típ.: ± 0.5
NLH @ 25°C (BSL) FS típ.: ± 0.2
Alimentación: 10 ... 30
Conexion a proceso: G1/4" macho
Código de tipo: 8292 78 2517 05 0000 0000 19 46 61 92

EXNT25.0A

0 ... 25

50

4 ... 20 mA
Precisión @ 25°C típ.: ± 0.5
NLH @ 25°C (BSL) FS típ.: ± 0.2
Alimentación: 10 ... 30
Conexion a proceso: G1/4" macho
Código de tipo: 8292 80 2517 05 0000 0000 19 46 61 92

EXNT40.0A

0 ... 40

80

4 ... 20 mA
Precisión @ 25°C típ.: ± 0.5
NLH @ 25°C (BSL) FS típ.: ± 0.2
Alimentación: 10 ... 30
Conexion a proceso: G1/4" macho
Código de tipo: 8292 81 2517 05 0000 0000 19 46 61 92

EXNT100.0A

0 ... 100

200

4 ... 20 mA
Precisión @ 25°C típ.: ± 0.5
NLH @ 25°C (BSL) FS típ.: ± 0.2
Alimentación: 10 ... 30
Conexion a proceso: G1/4" macho
Código de tipo: 8292 83 2517 05 0000 0000 19 46 61 92

EXNT250.0A

0 ... 250

500

4 ... 20 mA
Precisión @ 25°C típ.: ± 0.5
NLH @ 25°C (BSL) FS típ.: ± 0.2
Alimentación: 10 ... 30
Conexion a proceso: G1/4" macho
Código de tipo: 8292 74 2517 05 0000 0000 19 46 61 92
Productos relacionados
  1. V6/V7
    V6/V7
Productos relacionados
  1. EXNA 8852/8853
    EXNA 8852/8853

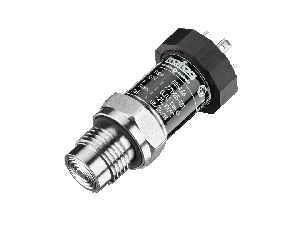

  2. EXNA 8854
