Características
- Parametrizable también con una aplicación para Android vía NFC
- La pantalla y la conexión eléctrica se pueden orientar de forma independiente 335°/343°
- Salida analógica seleccionable mA o V
- Registrador de datos integrado
- Rango de medición ajustable
Acerca de

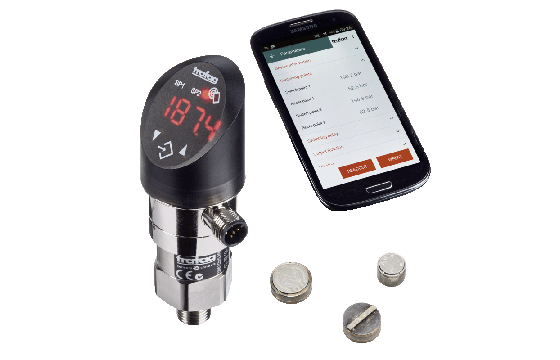

El DPS 8381 es la combinación ideal de presostato y transmisor con visualización del valor de presión. La parametrización se realiza en el aparato o, ahorrando tiempo, con una aplicación para Android vía NFC. Las posibilidades de ajuste en combinación con el amplio conjunto de ejecuciones hacen del DPS 8381 un aparato para un gran rango de aplicaciones exigentes.
Datos técnicos
Código de producto | 8381 |
---|---|
Nombre | DPS |
Denominación | Presostato digital con display |
Rango de medición | 0 ... 2.5 to 0 ... 600 bar 0 ... 30 to 0 ... 7500 psi adjustable |
Principio de medición | Capa fina de acero |
Precisión @ 25°C típ. | ± 0.5 % FS típ. |
Señal de salida | 4 ... 20 mA, 0 ... 5 VDC, 1 ... 6 VDC, 0 ... 10 VDC, conmutable mA o V |
Conexiones eléctricas | Conector eléctrico macho M12x1, 5 polos Conector eléctrico macho M12x1, 4 polos |
Conexiones a proceso | G1/4" h; G1/4" m Junta; G1/4" m con amortiguación integrada; G1/4" m (Manómetro) EN 837; G1/2" m (Manómetro) EN 837; 1/4"NPT m; 1/2"NPT m; R1/4" m, DIN3858; M14x1.5 m, DIN6149-2; 7/16"-20UNF m, DIN3866; 7/16" -20UNF m, SAE4 (J1926); 7/16"-20UNF h, SAE J51 |
Temperatura del medio | -25°C ... +85°C |
Temperatura ambiente | -25°C ... +85°C |
Descargas Ir a las descargas de archivo
Hoja de datos:
-
H72321p CN 8381 DPS Display Pressure Switchcn
pdf 664.8KB
-
H72321p DE 8381 DPS Display Pressure Switchde
pdf 580KB
-
H72321p EN 8381 DPS Display Pressure Switchen
pdf 578.6KB
-
H72321p ES 8381 DPS Display Pressure Switches
pdf 580KB
-
H72321p FR 8381 DPS Display Pressure Switchfr
pdf 580.3KB
-
H72321p IT 8381 DPS Display Pressure Switchit
pdf 580KB
-
H72321p JP 8381 DPS Display Pressure Switchjp
pdf 675.9KB
-
H72321p PL 8381 DPS Display Pressure Switchpl
pdf 581.2KB
-
H72321p PT 8381 DPS Display Pressure Switchpt
pdf 580.7KB
Manual de instrucciones:
Flyer:
-
H70694p CN 8381 DPS Display Pressure Switchcn
pdf 3.6MB
-
H70694p DE 8381 DPS Display Pressure Switchde
pdf 3.6MB
-
H70694p EN 8381 DPS Display Pressure Switchen
pdf 3.6MB
-
H70694p ES 8381 DPS Display Pressure Switches
pdf 3.6MB
-
H70694p FR 8381 DPS Display Pressure Switchfr
pdf 3.6MB
-
H70694p IT 8381 DPS Display Pressure Switchit
pdf 3.6MB
-
H70694p JP 8381 DPS Display Pressure Switchjp
pdf 3.6MB
-
H70694p PL 8381 DPS Display Pressure Switchpl
pdf 3.6MB
-
H70694p PT 8381 DPS Display Pressure Switchpt
pdf 3.6MB
Certificados:
Archivos STEP y software:
-
8381.XX.XX.10.32en
STEP 743.5KB
-
8381.XX.XX.10.35en
STEP 759.1KB
-
8381.XX.XX.11.32en
STEP 761KB
-
8381.XX.XX.11.35en
STEP 776.5KB
-
8381.XX.XX.15.32en
STEP 789.7KB
-
8381.XX.XX.15.35en
STEP 805.3KB
-
8381.XX.XX.17.32en
STEP 786.3KB
-
8381.XX.XX.17.35en
STEP 801.9KB
-
8381.XX.XX.18.32en
STEP 746KB
-
8381.XX.XX.18.35en
STEP 761.5KB
-
8381.XX.XX.19.32en
STEP 747.7KB
-
8381.XX.XX.19.35en
STEP 763.4KB
-
8381.XX.XX.24.32en
STEP 802.7KB
-
8381.XX.XX.24.35en
STEP 818.3KB
-
8381.XX.XX.30.32en
STEP 747.4KB
-
8381.XX.XX.30.35en
STEP 763KB
-
8381.XX.XX.31.32en
STEP 1.4MB
-
8381.XX.XX.31.35en
STEP 792KB
-
8381.XX.XX.42.32en
STEP 764.7KB
-
8381.XX.XX.42.35en
STEP 780.3KB
-
8381.XX.XX.51.32en
STEP 747.2KB
-
8381.XX.XX.51.35en
STEP 762.8KB
¿No encontró la versión deseada? Por favor, contacte con nuestro equipo de ventas.
