Caratteristiche principali
- Membrana affacciata con superficie piatta e liscia
- Membrana in Duplex 1.4462
- Sistema di sensori completamente saldato
- Eccellente stabilità a lungo termine
Descrizione

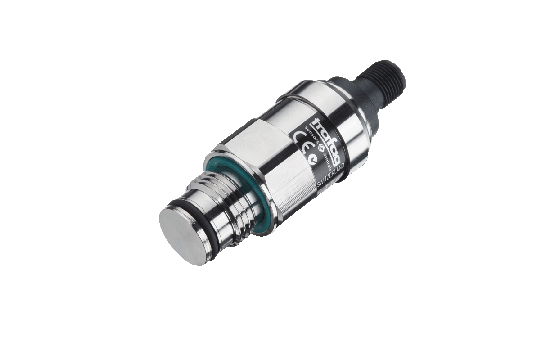

Il trasmettitore di pressione FPT 8236 è vincente per la membrana di misura in Duplex, assolutamente liscia, robusta e resistente alla corrosione. La tecnologia proprietaria del sensore a film sottile su acciaio di Trafag, garantisce l’operatività in un ampio range di temperatura e un’eccellente stabilità a lungo termine.
Dati tecnici
| Codice del prodotto | 8236 |
|---|---|
| Nome | FPT |
| Categoria | Trasmettitore di pressione membrana affacciata |
| Principio di misura | Film sottile su acciaio |
| Precisione @ 25°C tip. | ± 0.5 % F.S. tip. |
| Segnale di uscita | 4 ... 20 mA, 0 ... 5 VDC, 1 ... 6 VDC, 0 ... 10 VDC, 0.5 … 4.5 VDC raziometrico |
| Connessione elettrica | EN175301-803-A (DIN43650-A); M12x1; Standard industriale, distanza contatti 9.4 mm; Packard Metri Pack; Cavo |
| Attacco al processo | G1/2" m, membrana affacciata |
| Temperatura del fluido | –10°C ... +125°C |
| Temperatura ambiente | –10°C ... +125°C Cavo PUR: -10°C ... +70°C |
