ECTN 8477 Trasmettitore di pressione per costruzioni navali

torna alla panoramica

Shipbuilding

Vai alla fine della galleria di immagini

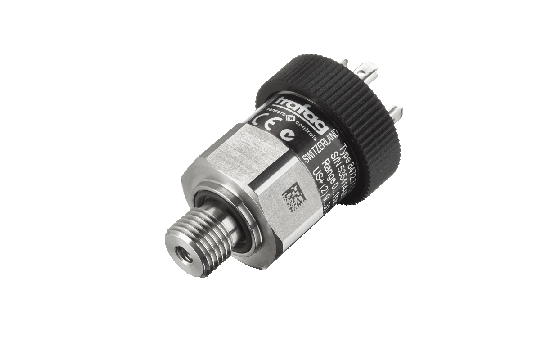

main product photo

Vai all'inizio della galleria di immagini

Caratteristiche principali

Campi di misura da 100 mbar
Eccellente compatibilità con i fluidi
Misura della pressione relativa o assoluta
Versione in titanio opzionale
Membrana frontale opzionale

Descrizione

Il trasmettitore di pressione percostruzioni navale ECTN 8477 si basa sull’affermata famiglia di trasmettitori di pressione ECT. Il vasto campo di temperatura dei mezzi, da -25 fino a +125 °C, in combinazione con un set di versioni e opzioni, rende l’ECTN 8477 una soluzione versatile per le applicazioni die costruzioni navale.

Dati tecnici

Più informazioni
Codice del prodotto	8477
Nome	ECTN
Categoria	Trasmettitore di pressione per costruzioni navali
Campo di misura	0 ... 0.1 to 0 ... 250 bar 0 ... 1.5 to 0 ... 3000 psi
Principio di misura	Film spesso su ceramica
Certificati	DNV-GL EU RO Mutual Recognition Type Approval Certificate
Precisione @ 25°C tip.	± 0.3 % F.S. tip. (± 0.5 % F.S. tip., ± 1 % F.S. tip.)
Segnale di uscita	4 ... 20 mA
Connessione elettrica	EN175301-803-A (DIN43650-A); M12x1; Cavo
Attacco al processo	G1/4" f; G1/4" m; G1/2" m, DIN3852-A; G1/2" m, DIN3852-E; 1/4"NPT m; 7/16"-20UNF m, SAE4 (J1926); R1/4" m, DIN3858; G3/4" membrana frontale
Temperatura del fluido	-25°C ... +125°C
Temperatura ambiente	-25°C ... +125°C

Downloads Go to file Downloads

Specifica tecnica:

H72322t CN 8477 ECTN Marine Pressure Transmitter
cn
pdf 887.6KB
H72322t DE 8477 ECTN Marine Pressure Transmitter
de
pdf 818.1KB
H72322t EN 8477 ECTN Marine Pressure Transmitter
en
pdf 818KB
H72322t ES 8477 ECTN Marine Pressure Transmitter
es
pdf 817.6KB
H72322t FR 8477 ECTN Marine Pressure Transmitter
fr
pdf 817.8KB
H72322t IT 8477 ECTN Marine Pressure Transmitter
it
pdf 817.3KB
H72322t JP 8477 ECTN Marine Pressure Transmitter
jp
pdf 913KB
H72322t PL 8477 ECTN Marine Pressure Transmitter
pl
pdf 820.6KB
H72322t PT 8477 ECTN Marine Pressure Transmitter
pt
pdf 819.9KB

Manuale:

H73324ab Instructions 8472 8473 8477 8478 ECT ECTN ECR Pressure Transmitter
en
pdf 461.1KB

Flyer:

H70688t CN 8477 ECTN Marine Pressure Transmitter
cn
pdf 5.7MB
H70688t DE 8477 ECTN Marine Pressure Transmitter
de
pdf 5.7MB
H70688t EN 8477 ECTN Marine Pressure Transmitter
en
pdf 5.7MB
H70688t ES 8477 ECTN Marine Pressure Transmitter
es
pdf 5.7MB
H70688t FR 8477 ECTN Marine Pressure Transmitter
fr
pdf 5.7MB
H70688t IT 8477 ECTN Marine Pressure Transmitter
it
pdf 5.7MB
H70688t JP 8477 ECTN Marine Pressure Transmitter
jp
pdf 5.7MB
H70688t PL 8477 ECTN Marine Pressure Transmitter
pl
pdf 5.7MB
H70688t PT 8477 ECTN Marine Pressure Transmitter
pt
pdf 5.7MB

Dichiarazione:

CE UKCA Declaration of conformity Pressure Transmitter
en
pdf 73.9KB

Step files and software:

847X.XX.XX.10.05
en
STEP 1.6MB
847X.XX.XX.10.22 68
en
STEP 994.7KB
847X.XX.XX.10.35
en
STEP 379.3KB
847X.XX.XX.17.05
en
STEP 1.7MB
847X.XX.XX.17.22 68
en
STEP 1MB
847X.XX.XX.17.35
en
STEP 410.5KB
847X.XX.XX.19.05
en
STEP 1.6MB
847X.XX.XX.19.22 68
en
STEP 998.9KB
847X.XX.XX.19.35
en
STEP 383.4KB
847X.XX.XX.30.05
en
STEP 1.6MB
847X.XX.XX.30.22 68
en
STEP 1002.6KB
847X.XX.XX.30.35
en
STEP 386.9KB
847X.XX.XX.42.05
en
STEP 1.7MB
847X.XX.XX.42.22 68
en
STEP 1020.5KB
847X.XX.XX.42.35
en
STEP 404.4KB

Non hai trovato le informazioni sul prodotto che stavi cercando? Si prega di contattare il nostro team di vendita.

Altre varianti di questo prodotto per una produzione veloce

Prodotti raggruppati

Nome del prodotto	Campo di misura [bar]	Sovrapressione [bar]	Segnale di uscita

0 ... 4

8

4 ... 20 mA

Alimentazione: 9 ... 30

Attacco al processo: G1/4" maschio

Codici: 8477 76 5917 05 0000 0000 19 58 61

0 ... 1

2

4 ... 20 mA

Alimentazione: 9 ... 30

Attacco al processo: G1/4" maschio

Codici: 8477 71 5917 05 0000 0000 19 58 61

0 ... 10

20

4 ... 20 mA

Alimentazione: 9 ... 30

Attacco al processo: G1/4" maschio

Codici: 8477 78 5917 05 0000 0000 19 58 61

0 ... 16

32

4 ... 20 mA

Alimentazione: 9 ... 30

Attacco al processo: G1/4" maschio

Codici: 8477 79 5917 05 0000 0000 19 58 61

0 ... 2.5

5

4 ... 20 mA

Alimentazione: 9 ... 30

Attacco al processo: G1/4" maschio

Codici: 8477 75 5917 05 0000 0000 19 58 61

0 ... 25

50

4 ... 20 mA

Alimentazione: 9 ... 30

Attacco al processo: G1/4" maschio

Codici: 8477 80 5917 05 0000 0000 19 58 61

0 ... 40

80

4 ... 20 mA

Alimentazione: 9 ... 30

Attacco al processo: G1/4" maschio

Codici: 8477 81 5917 05 0000 0000 19 58 61

0 ... 6

12

4 ... 20 mA

Alimentazione: 9 ... 30

Attacco al processo: G1/4" maschio

Codici: 8477 77 5917 05 0000 0000 19 58 61
