Normes ferroviaires applicables aux transmetteurs de pression :
exigences, défis et solutions
Les composants électroniques des véhicules ferroviaires sont exposés à des conditions extrêmes : fortes variations de température, vibrations permanentes, interférences électromagnétiques et exigences de sécurité strictes. Afin de garantir un fonctionnement fiable et sûr pendant de nombreuses années, des normes spécifiques s'appliquent au secteur ferroviaire. Pour les transmetteurs de pression, cela signifie qu'ils doivent non seulement mesurer avec précision, mais aussi fonctionner de manière fiable à long terme dans les conditions environnementales les plus sévères. La conformité aux normes ferroviaires applicables constitue donc une condition essentielle pour leur utilisation dans les véhicules ferroviaires modernes.
Les composants électroniques des véhicules ferroviaires sont exposés à des conditions extrêmes : fortes variations de température, vibrations permanentes, interférences électromagnétiques et exigences de sécurité strictes. Afin de garantir un fonctionnement fiable et sûr pendant de nombreuses années, des normes spécifiques s'appliquent au secteur ferroviaire. Pour les transmetteurs de pression, cela signifie qu'ils doivent non seulement mesurer avec précision, mais aussi fonctionner de manière fiable à long terme dans les conditions environnementales les plus sévères. La conformité aux normes ferroviaires applicables constitue donc une condition essentielle pour leur utilisation dans les véhicules ferroviaires modernes.
La norme EN 50155 définit les conditions fondamentales d’environnement et de fonctionnement des équipements électroniques installés dans les véhicules ferroviaires. Elle constitue la référence la plus importante pour le développement et la qualification des transmetteurs de pression destinés au secteur ferroviaire. Outre l’EN 50155, les transmetteurs de pression doivent résister aux contraintes mécaniques (EN 61373), aux perturbations électromagnétiques (EN 50121-3-2) et satisfaire aux exigences de protection incendie (EN 45545-2).
De nombreux composants destinés au marché ferroviaire sont présentés comme « conformes à l’EN 50155 ». Cependant, cette affirmation est insuffisante. Ce qui compte n’est pas seulement le respect de la norme, mais aussi la manière dont ses exigences influencent le fonctionnement, la précision de mesure et la durée de vie d’un transmetteur de pression. En service réel, plusieurs contraintes agissent simultanément : cycles thermiques, vibrations, perturbations électriques et exigences liées à la sécurité. Un capteur n’est fiable à long terme que s’il est capable de gérer l’ensemble de ces contraintes combinées. Pour les transmetteurs de pression, cela entraîne des implications techniques spécifiques.
Les plages de température étendues (jusqu’à −40 °C à +85 °C, classe TX) influencent le comportement en dérive des éléments de mesure ainsi que la stabilité du signal du système électronique d’évaluation. Les effets thermiques tels que la dilatation des matériaux et les contraintes mécaniques peuvent entraîner des décalages permanents de la courbe caractéristique, notamment lors de variations cycliques de température. Trafag réduit ces effets grâce à l’utilisation d’éléments de mesure à couche mince sur acier, caractérisés par une grande stabilité mécanique et une faible dérive thermique. Associés à une compensation électronique ciblée, ils garantissent une courbe caractéristique stable et une sortie de mesure reproductible, même en cas de variations thermiques répétées pendant toute la durée de vie.
Pour garantir que les transmetteurs de pression ne soient pas seulement considérés comme « conformes à l’EN 50155 », mais répondent effectivement à cette norme et conviennent aux applications ferroviaires, ce n’est pas chaque paramètre pris isolément qui est évalué, mais leur interaction en exploitation ferroviaire. Autrement dit, c’est la combinaison des contraintes environnementales qui est déterminante. Pour les transmetteurs de pression, la prise en compte simultanée de la température, des vibrations et de la compatibilité électromagnétique exige une conception robuste, un traitement stable des signaux et une fiabilité à long terme, même dans des conditions de fonctionnement dynamiques.
Les transmetteurs de pression Trafag sont développés conformément à l’EN 50155 pour les applications ferroviaires, les exigences environnementales spécifiques étant couvertes par des normes complémentaires. La résistance aux chocs et aux vibrations est testée selon l’EN 61373, ce qui est essentiel pour garantir une mesure stable sous contrainte mécanique. La compatibilité électromagnétique est vérifiée conformément à l’EN 50121-3-2 afin d’éviter les perturbations de signal et les écarts de mesure dus aux influences électriques. Ces essais ont un impact direct sur la fiabilité et la précision des mesures de pression en exploitation ferroviaire.
Outre la fonctionnalité, la sécurité joue un rôle primordial dans les véhicules ferroviaires. La norme EN 45545-2 réglemente le comportement au feu des matériaux et des composants utilisés à bord des véhicules ferroviaires. Elle définit les exigences relatives à l'inflammabilité, à la production de fumée ainsi qu'à la toxicité des gaz dégagés en cas d'incendie.
Pour les transmetteurs de pression, ces exigences concernent principalement les matériaux du boîtier, les câbles et les connecteurs. Seuls les composants répondant à ces exigences sont autorisés pour une utilisation dans le secteur ferroviaire.
Les véhicules ferroviaires sont soumis en permanence à des contraintes mécaniques. La norme EN 61373 décrit les procédures d'essai applicables aux vibrations en service continu ainsi qu'aux chocs mécaniques, tels que ceux survenant lors des opérations d'attelage.
Par conséquent, les transmetteurs de pression doivent être conçus de manière à éviter toute dérive de mesure provoquée par les vibrations et à garantir la stabilité mécanique de leurs composants sur le long terme. Une résistance élevée aux vibrations est particulièrement importante dans les applications telles que les systèmes de freinage, les circuits hydrauliques et les systèmes pneumatiques.
Les trains modernes intègrent de nombreux systèmes électriques de forte puissance susceptibles de générer des perturbations électromagnétiques. La norme EN 50121-3-2 garantit que les équipements résistent aux influences électromagnétiques externes tout en ne produisant pas eux-mêmes d'émissions inadmissibles.
Cet aspect est particulièrement important pour les transmetteurs de pression, car les signaux de sortie analogiques (par exemple 4–20 mA) peuvent être sensibles aux interférences. La précision des mesures peut également être affectée dans des environnements soumis à de fortes contraintes électromagnétiques. Une excellente compatibilité électromagnétique constitue donc un facteur essentiel pour garantir des mesures de pression stables et précises dans les applications ferroviaires.

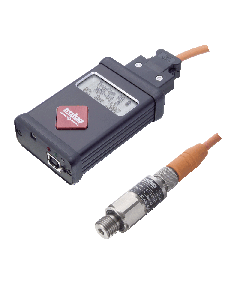

Les laboratoires d'étalonnage internes certifiés, tels que ceux exploités par Trafag, permettent de tester et d'ajuster les transmetteurs de pression dans des conditions contrôlées avant leur mise en œuvre dans des applications ferroviaires. Il est ainsi possible de vérifier avec précision l'exactitude des mesures ainsi que le comportement du signal, puis de les adapter aux exigences spécifiques de chaque application.
Pour les clients du secteur ferroviaire, cela se traduit par des résultats cohérents, des données d'essai entièrement traçables et des délais de validation plus courts, puisque les réglages et les validations peuvent être réalisés sans recourir à des laboratoires externes. Cette approche facilite l'évaluation technique et contribue à accélérer les procédures d'homologation.

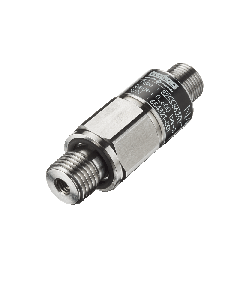

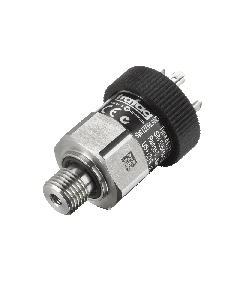

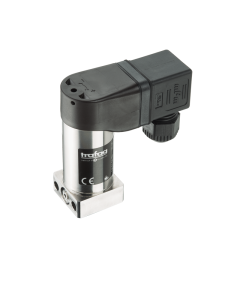

Les transmetteurs de pression Trafag sont parfaitement adaptés aux applications ferroviaires, car ils sont spécifiquement conçus et testés conformément aux normes applicables et aux conditions d'exploitation propres à l'environnement ferroviaire. Leur conception repose notamment sur la norme EN 50155 ainsi que sur les normes complémentaires relatives à la compatibilité électromagnétique, aux chocs et aux vibrations, garantissant un fonctionnement fiable dans des conditions telles que les cycles thermiques, les contraintes mécaniques et les perturbations électriques. Par ailleurs, des classes de précision définies, des plages de température spécifiées et des technologies de capteurs robustes permettent d'obtenir des mesures reproductibles, même dans des conditions dynamiques rencontrées dans les systèmes de freinage, de climatisation (HVAC), d'air comprimé, d'alimentation en eau et de refroidissement. Selon les besoins de l'application, des sorties analogiques ainsi que des interfaces numériques, telles que CANopen, sont disponibles afin de permettre une intégration flexible dans les architectures modernes des véhicules ferroviaires. La combinaison d'essais conformes aux normes et de spécifications techniques clairement définies simplifie l'intégration dans les sous-systèmes ferroviaires ainsi que leur évaluation dans le cadre des procédures d'homologation, contribuant ainsi à renforcer la sécurité de l'exploitation ferroviaire.
