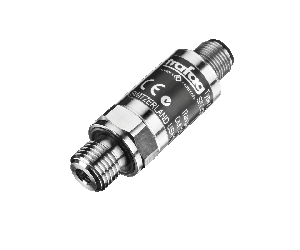

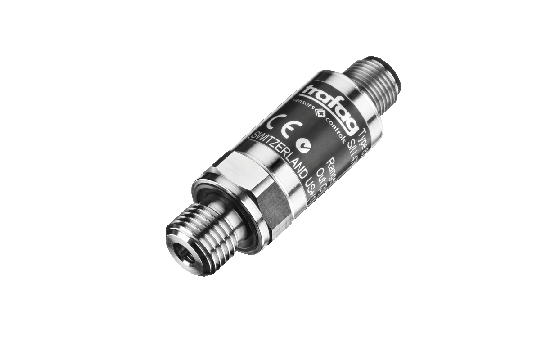

NAT 8252

NAT 8252 Industrie Drucktransmitter

Zurück zur Übersicht

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Eigenschaften

Kleinste Bauform
Komplett verschweisstes Sensorsystem aus Stahl ohne zusätzliche Dichtungen
Hervorragende Langzeitstabilität
Optional: 5-fache Überdruckfestigkeit
Optional: Schaltausgang 1 oder 2 PNP

Info

Der Industrie-Drucktransmitter NAT 8252 verfügt über eine ausserordentlich langzeitstabile Dünnfilm-auf-Stahl Sensorzelle mit dreifacher (optional 5-facher) Überdrucksicherheit. Optional ist der NAT 8252 als Druckschalter mit 1 oder 2 Schaltausgängen erhältlich. Die robuste Bauweise und der weite Temperaturbereich von -40°C bis +125°C qualifizieren den NAT 8252 als ideale Lösung für ein weites Feld von anspruchsvollen Anwendungen.

Technische Daten

Weitere Informationen
Produkt-Code	8252
Name	NAT
Bezeichnung	Industrie Drucktransmitter
Messbereich	0 ... 2.5 bis 0 ... 700 bar 0 ... 30 bis 0 ... 10000 psi
Messprinzip	Dünnfilm-auf-Stahl
Genauigkeit @ 25°C typ.	± 0.5 % d.S. typ.
Ausgangssignal	4 ... 20 mA, 0 ... 5 VDC, 1 ... 5 VDC, 1 ... 6 VDC, 0 ... 10 VDC und andere, 0.5 ... 4.5 VDC ratiometrisch, Schaltausgang: 1 oder 2 PNP
Elektrische Anschlüsse	Industriestandard, Kontaktdistanz 9.4 mm; M12x1; MIL-C 26482; Deutsch DT04-3P/4P; Kabel
Druckanschlüsse	G1/4" a; G1/4" a (Manometer); G1/4" a mit integrierter Dämpfung; G1/8" a, DIN3852-E; 1/4"NPT a; 1/4"NPT i; 1/8"NPT a; 7/16"-20UNF i, SAE J512; 7/16"-20UNF a, SAE4 (J1926); 7/16"-20UNF a, DIN3866; 9/16"-18UNF a, SAE6 (J1926); R1/4" a, DIN3858; R1/4" a, DIN
Medientemperatur	–40°C ... +125°C
Umgebungstemperatur	max. -40°C ... +125°C (UL-zertifiziert ambient temperature: -20°C ... +80°C) Details unter Abschnitt Elektronischer Anschluss

Downloads Zu den Downloads
