DPC 8380 Druckschalter mit Anzeige

Zurück zur Übersicht

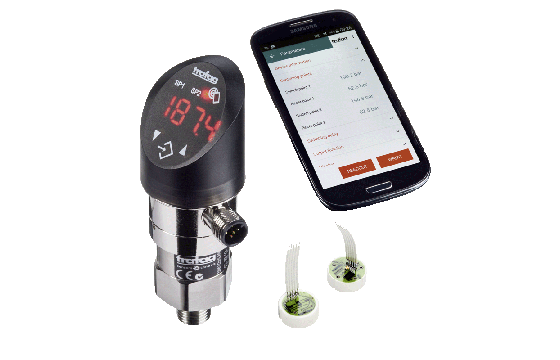

main product photo

Eigenschaften

  • Parametrierbar auch über NFC-Smartphone App (Android)
  • Anzeige und elektrischer Anschluss unabhängig drehbar 335°/343°
  • Analogausgang umschaltbar mA oder V
  • Integrierter Datenlogger
  • Messbereich einstellbar
Info
Der DPC 8380 ist die ideale Kombination von Druckschalter und Transmitter mit einer Druckwertanzeige. Die Parametrierung erfolgt am Gerät oder zeitsparend über ein NFC - Smartphone App. Die Einstellmöglichkeiten in Kombination mit dem umfassenden Set von Ausführungen machen den DPC 8380 zu einem vielseitigen Gerät für industrielle Anwendungen.

Technische Daten

Weitere Informationen
Produkt-Code 8380
Name DPC
Bezeichnung Druckschalter mit Anzeige
Messbereich 0 ... 0.2 bis 0 ... 100 bar 0 ... 2.5 bis 0 ... 1500 psi einstellbar
Messprinzip Dickschicht-auf-Keramik
Genauigkeit @ 25°C typ. ± 0.5 % d.S. typ. ± 0.3 % d.S. typ.
Ausgangssignal 4 ... 20 mA, 0 ... 5 VDC, 1 ... 6 VDC, 0 ... 10 VDC, umschaltbar mA oder V
Elektrische Anschlüsse Gerätestecker M12x1, 5-polig Gerätestecker M12x1, 4-polig
Druckanschlüsse G1/4" i; G1/4" a; G1/2" a, DIN3852-E; 1/4"NPT a; R1/4" a, DIN3858; 7/16"-20UNF a, DIN3866; 7/16"-20UNF a, SAE4 (J1926); 7/16"-20UNF i, SAE J512, Ventilöffner; 9/16"-18UNF a, SAE6 (J1926); G3/4" Frontmembrane
Medientemperatur -25°C ... +85°C
Umgebungstemperatur -25°C ... +85°C (UL-zertifiziert Umgebungstemperatur: -20°C ... +80°C) Details siehe Abschnitt Elektrischer Anschluss

Downloads Zu den Downloads

Datenblatt:

Betriebsanleitung:

Flyer:

Zertifikate:

STEP Dateien und Software:

Haben Sie die gewünschte Information nicht gefunden? Kontaktieren Sie bitte unser Verkaufs-Team.

Standardvarianten dieses Produktes
Gruppierte Produkte
Produktname Messbereich [bar] Überdruck max. [bar] Ausgangssignal

DPC10.0PAP1

0 ... 10

20

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 15 ... 30
Druckanschluss: G1/4" aussen
Typencode: 8380 78 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC25.0PAP1

0 ... 25

50

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 15 ... 30
Druckanschluss: G1/4" aussen
Typencode: 8380 80 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC0.2PAP1

0 ... 0.2

1.2

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 15 ... 30
Druckanschluss: G1/4" aussen
Typencode: 8380 68 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC0.4PAP1

0 ... 0.4

1.2

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 15 ... 30
Druckanschluss: G1/4" aussen
Typencode: 8380 69 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC0.6PAP1

0 ... 0.6

1.2

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 15 ... 30
Druckanschluss: G1/4" aussen
Typencode: 8380 70 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC1.0PAP1

0 ... 1

2

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 15 ... 30
Druckanschluss: G1/4" aussen
Typencode: 8380 71 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC1.6PAP1

0 ... 1.6

3.2

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 15 ... 30
Druckanschluss: G1/4" aussen
Typencode: 8380 73 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC100.0PAP1

0 ... 100

200

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 15 ... 30
Druckanschluss: G1/4" aussen
Typencode: 8380 83 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC16.0PAP1

0 ... 16

32

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 15 ... 30
Druckanschluss: G1/4" aussen
Typencode: 8380 79 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC2.5PAP1

0 ... 2.5

5

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 15 ... 30
Druckanschluss: G1/4" aussen
Typencode: 8380 75 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC4.0PAP1

0 ... 4

8

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 15 ... 30
Druckanschluss: G1/4" aussen
Typencode: 8380 76 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC40.0PAP1

0 ... 40

80

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 15 ... 30
Druckanschluss: G1/4" aussen
Typencode: 8380 81 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC6.0PAP1

0 ... 6

12

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 15 ... 30
Druckanschluss: G1/4" aussen
Typencode: 8380 77 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPC60.0PAP1

0 ... 60

120

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.2
Speisung [VDC]: 15 ... 30
Druckanschluss: G1/4" aussen
Typencode: 8380 82 5717 35 0000 0000 PA P1 44 61 ZS Z1 Z2
Verwandte Produkte
  1. V6/V7
    V6/V7
Verwandte Produkte

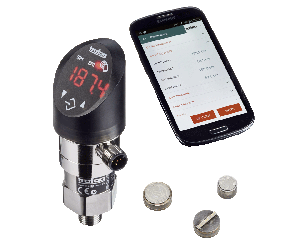

  1. DPS 8381
