Eigenschaften
- Rostfreies Stahlgehäuse
- Rostfreier Balgsensor, geschweisst
- Kompakte Bauform
- Robustes Gehäuse
- Erfüllt EN 50155 (Eisenbahn)
Info

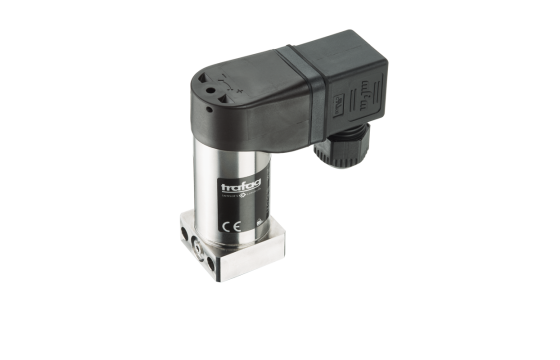

Der 9R5 aus der Picostat Serie basiert auf der jahrzehntelangen Erfahrung von Trafag im Eisenbahnsektor. Die neue Picostat-Generation mit verbesserter Leistungsfähigkeit und neuem Design erfüllt die aktuellen Ansprüche von Schienenfahrzeuganwendungen.
Technische Daten
| Produkt-Code | 9R5 |
|---|---|
| Bezeichnung | Picostat Bahn-Druckschalter |
| Messprinzip | Stahlbalg geschweisst |
| Zulassung / Konformität | EN 50155 (Railway) EN 45545-2 (Fire protection) EN 61373 (Shock, vibration) EN 60730-1/ EN 60730-2-6: Type 2.B.H |
| Ausgangssignal | 1 Potentialfreier Umschaltkontakt (SPDT) |
| Elektrische Anschlüsse | EN 175301-803-A (DIN 43650-A) |
| Medientemperatur | -40°C ... +85°C |
| Umgebungstemperatur | -40°C ... +85°C (EN 50155: OT6) |
