Eigenschaften
- Druckbereiche ab 100 mbar
- Medientemperaturen bis zu 150°C
- EMV–Schutz, IEC 61000
- Optional: mit Blitzschutz (IEC 61000-4-5), 10kA (8/20 µs)
Info
Technische Daten
| Produkt-Code | 8842/8843 |
|---|---|
| Name | NAP |

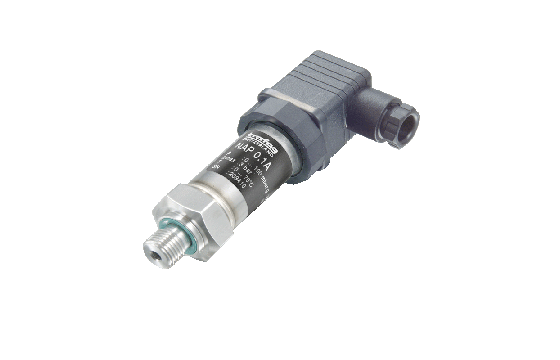

| Bezeichnung | Drucktransmitter |
| Messbereich | 0 ... 0.1 bis 0 ... 1000 bar |
| Messprinzip | Piezoresistiv |
| Zulassung / Konformität | DNV-GL |
| Ausgangssignal | 4 ... 20 mA 0 ... 10 VDC |
| Elektrische Anschlüsse | Kabel; DIN43650-A; Binder 723; MIL-C 26482 |
| Druckanschlüsse | G1/4" i; G1/4" a; G1/4" a (Manometer); G1/2" a; G1/2" a, vorneliegende Membrane; G1/2" a, frontbündige Membrane; G1/2" a (Manometer) |
| Medientemperatur | 0°C ... +80°C (opt. -25 ... +100°C/-25 ... +150°C) |
| Umgebungstemperatur | 0°C ... +70°C (opt. -25 ... +85°C) |
| Messbereich | ≤ 1 bar≤ 100 bar≤ 600 bar> 600 bar< 15 psi< 1500 psi< 7500 psi> 7500 psi |
Downloads Zu den Downloads
Datenblatt:
-
H72230i CN 8842 8843 NAP Pressure Transmittercn
pdf 637.1KB
-
H72230i DE 8842 8843 NAP Pressure Transmitterde
pdf 580.7KB
-
H72230i EN 8842 8843 NAP Pressure Transmitteren
pdf 579.8KB
-
H72230i ES 8842 8843 NAP Pressure Transmitteres
pdf 580.9KB
-
H72230i FR 8842 8843 NAP Pressure Transmitterfr
pdf 580.8KB
-
H72230i IT 8842 8843 NAP Pressure Transmitterit
pdf 580.2KB
-
H72230i JP 8842 8843 NAP Pressure Transmitterjp
pdf 649.4KB
-
H72230i PL 8842 8843 NAP Pressure Transmitterpl
pdf 581.5KB
-
H72230i PT 8842 8843 NAP Pressure Transmitterpt
pdf 581.6KB
Zertifikate:
