FPT 8236 Frontbündiger Drucktransmitter

Zurück zur Übersicht

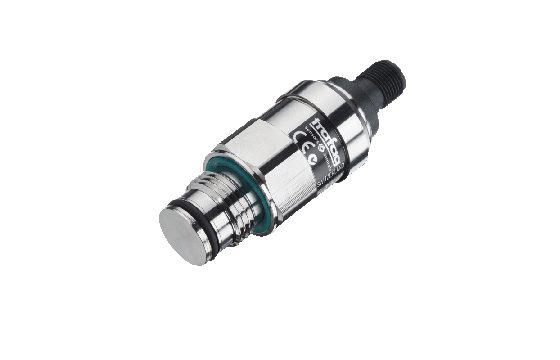

main product photo

Eigenschaften

  • Frontbündige Membran mit flacher, glatter Oberfläche
  • Membrane aus Duplex-Stahl 1.4462
  • Komplett verschweisstes Sensorsystem
  • Hervorragende Langzeitstabilität
Info
Der Drucktransmitter FPT 8236 überzeugt mit einer absolut glatten und robusten frontbündigen Messmembran aus korrosionsresistentem Duplex-Stahl. Die Trafag-eigene Dünnfilm-auf-Stahl Sensortechnologie gewährleistet einen weiten Temperaturbereich und ausgezeichnete Langzeitstabilität.

Technische Daten

Weitere Informationen
Produkt-Code 8236
Name FPT
Bezeichnung Frontbündiger Drucktransmitter
Messprinzip Dünnfilm-auf-Stahl
Genauigkeit @ 25°C typ. ± 0.5 % d.S. typ.
Ausgangssignal 4 ... 20 mA, 0 ... 5 VDC, 1 ... 6 VDC, 0 ... 10 VDC, 0.5 … 4.5 VDC ratiometrisch
Elektrische Anschlüsse EN175301-803-A (DIN43650-A); M12x1; Industriestandard, Kontaktdistanz 9.4 mm; Packard Metri Pack; Kabel
Druckanschlüsse G1/2" a, frontbündig
Medientemperatur –10°C ... +125°C
Umgebungstemperatur max. –10°C ... +125°C (UL-zertifiziert ambient temperature: -20°C ... +80°C) Details unter Abschnitt Elektronischer Anschluss

Downloads Zu den Downloads

Datenblatt:

Betriebsanleitung:

Flyer:

Zertifikate:

STEP Dateien und Software:

Haben Sie die gewünschte Information nicht gefunden? Kontaktieren Sie bitte unser Verkaufs-Team.

Standardvarianten dieses Produktes
Gruppierte Produkte
Produktname Messbereich Überdruck max. [bar] Ausgangssignal

FPT2.5A

0 ... 2.5

5

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.1
Speisung [VDC]: 9 ... 30
Typencode: 8236 75 2393 05 0000 0000 19 58 61

FPT4.0A

0 ... 4

8

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.1
Speisung [VDC]: 9 ... 30
Typencode: 8236 76 2393 05 0000 0000 19 58 61

FPT6.0A

0 ... 6

12

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.1
Speisung [VDC]: 9 ... 30
Typencode: 8236 77 2393 05 0000 0000 19 58 61

FPT10.0A

0 ... 10

20

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.1
Speisung [VDC]: 9 ... 30
Typencode: 8236 78 2393 05 0000 0000 19 58 61

FPT16.0A

0 ... 16

32

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.1
Speisung [VDC]: 9 ... 30
Typencode: 8236 79 2393 05 0000 0000 19 58 61

FPT25.0A

0 ... 25

50

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.1
Speisung [VDC]: 9 ... 30
Typencode: 8236 80 2393 05 0000 0000 19 58 61

FPT40.0A

0 ... 40

80

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.1
Speisung [VDC]: 9 ... 30
Typencode: 8236 81 2393 05 0000 0000 19 58 61

FPT100.0A

0 ... 100

200

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.1
Speisung [VDC]: 9 ... 30
Typencode: 8236 83 2393 05 0000 0000 19 58 61

FPT2.5M

0 ... 2.5

5

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.1
Speisung [VDC]: 9 ... 30
Typencode: 8236 75 2393 35 0000 0000 19 33 61

FPT4.0M

0 ... 4

8

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.1
Speisung [VDC]: 9 ... 30
Typencode: 8236 76 2393 35 0000 0000 19 33 61

FPT6.0M

0 ... 6

12

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.1
Speisung [VDC]: 9 ... 30
Typencode: 8236 77 2393 35 0000 0000 19 33 61

FPT10.0M

0 ... 10

20

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.1
Speisung [VDC]: 9 ... 30
Typencode: 8236 78 2393 35 0000 0000 19 33 61

FPT16.0M

0 ... 16

32

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.1
Speisung [VDC]: 9 ... 30
Typencode: 8236 79 2393 35 0000 0000 19 33 61

FPT25.0M

0 ... 25

50

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.1
Speisung [VDC]: 9 ... 30
Typencode: 8236 80 2393 35 0000 0000 19 33 61

FPT40.0M

0 ... 40

80

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.1
Speisung [VDC]: 9 ... 30
Typencode: 8236 81 2393 35 0000 0000 19 33 61

FPT100.0M

0 ... 100

200

4 ... 20 mA
Genauigkeit @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) d.S. typ.: ± 0.1
Speisung [VDC]: 9 ... 30
Typencode: 8236 83 2393 35 0000 0000 19 33 61
