Eigenschaften
- Nenndruckbereich bis 2500 bar (Common Rail) mit Hochdruck-Gewindeanschluss
- Hohe Vibrationsfestigkeit
- Gute Temperaturbeständigkeit
- Verschiedene Genauigkeitsklassen
- Komplett verschweisstes Sensorsystem aus Stahl ohne zusätzliche Dichtungen
Info

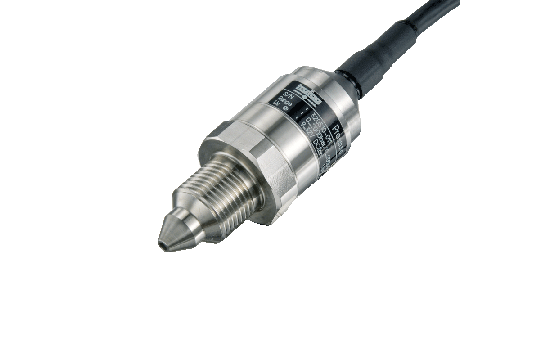

Der EPN Drucktransmitter bietet zuverlässige und genaue Druckmessung über einen grossen Temperaturbereich. Seine ausgezeichnete Langzeitstabilität basiert auf der führenden Dünnfilm-auf-Stahl Sensor Technologie von Trafag. Durch seine robuste Konstruktion ist der EPN die ideale Wahl für anspruchsvolle Anwendungen wie Schiffbau und Eisenbahn.
Technische Daten
| Produkt-Code | 8298 |
|---|---|
| Name | EPN/EPNCR |
| Bezeichnung | Motoren Drucktransmitter |
| Messbereich | 0 ... 2.5 bis 0 ... 2500 bar |
| Messprinzip | Dünnfilm-auf-Stahl |
| Zulassung / Konformität | ABS, BV, CCS, DNV, KRS, LRS, NKK, RINA, RMRS |
| Genauigkeit @ 25°C typ. | ± 0.5 % d.S. typ. ± 0.3 % d.S. typ. |
| Ausgangssignal | 4 ... 20 mA 0.5 ... 4.5 VDC ratiometrisch |
| Elektrische Anschlüsse | EN175301-803-A (DIN43650-A); MIL-C 26482; DIN72585; Kabel |
| Druckanschlüsse | G1/4" a Dichtung; R1/4" a DIN3858; G1/2" a (Manometer) EN 837; 1/4"NPT a; 1/2"NPT a; M14x1.5 a; M18x1.5 a |
| Medientemperatur | -40°C ... +125°C |
| Umgebungstemperatur | -40°C ... +125°C |
| Messbereich | ≤ 100 bar≤ 600 bar> 600 bar< 1500 psi< 7500 psi> 7500 psi |
