DPS 8381

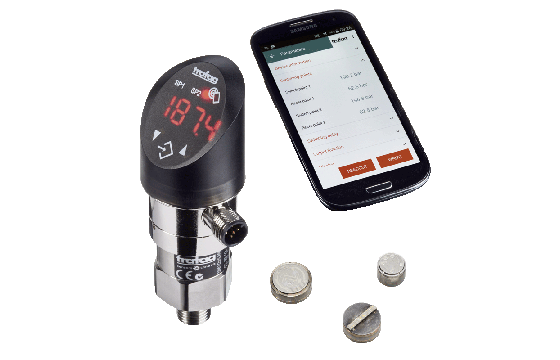

DPS 8381 Druckschalter mit Anzeige

Zurück zur Übersicht

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Eigenschaften

Parametrierbar auch über NFC-Smartphone App (Android)
Anzeige und elektrischer Anschluss unabhängig drehbar 335°/343°
Analogausgang umschaltbar mA oder V
Integrierter Datenlogger
Messbereich einstellbar

Info

Der DPS 8381 ist die ideale Kombination von Druckschalter und Transmitter mit einer Druckwertanzeige. Die Parametrierung erfolgt am Gerät oder zeitsparend über ein NFC - Smartphone App. Die Einstellmöglichkeiten in Kombination mit dem umfassenden Set von Ausführungen machen den DPS 8381 mit zu einem Gerät für ein weites Feld von anspruchsvollen Anwendungen.

Technische Daten

Weitere Informationen
Produkt-Code	8381
Name	DPS
Bezeichnung	Druckschalter mit Anzeige
Messbereich	0 ... 2.5 bis 0 ... 600 bar 0 ... 30 bis 0 ... 7500 psi einstellbar
Messprinzip	Dünnfilm-auf-Stahl
Genauigkeit @ 25°C typ.	± 0.5 % d.S. typ.
Ausgangssignal	4 ... 20 mA, 0 ... 5 VDC, 1 ... 6 VDC, 0 ... 10 VDC, umschaltbar mA oder V
Elektrische Anschlüsse	Gerätestecker M12x1, 5-polig Gerätestecker M12x1, 4-polig
Druckanschlüsse	G1/4" i; G1/4" a Dichtung; G1/4" a mit integrierter Dämpfung; G1/4" a (Manometer) EN 837; G1/2" a (Manometer) EN 837; 1/4"NPT a; 1/2"NPT a; R1/4" a, DIN3858; M14x1.5 a, DIN6149-2; 7/16"-20UNF a, DIN3866; 7/16" -20UNF a, SAE4 (J1926); 7/16"-20UNF i, SAE J5
Medientemperatur	-25°C ... +85°C
Umgebungstemperatur	max. -25°C ... +85°C (UL-zertifiziert Umgebungstemperatur: -20°C ... +80°C) Details siehe Abschnitt Elektrischer Anschluss

Downloads Zu den Downloads

Datenblatt:

H72321s CN 8381 DPS Display Pressure Switch
cn
pdf 676.5KB
H72321s DE 8381 DPS Display Pressure Switch
de
pdf 592KB
H72321s EN 8381 DPS Display Pressure Switch
en
pdf 590.9KB
H72321s ES 8381 DPS Display Pressure Switch
es
pdf 592.2KB
H72321s FR 8381 DPS Display Pressure Switch
fr
pdf 592.4KB
H72321s IT 8381 DPS Display Pressure Switch
it
pdf 592.2KB
H72321s JP 8381 DPS Display Pressure Switch
jp
pdf 691.6KB
H72321s PL 8381 DPS Display Pressure Switch
pl
pdf 593.3KB
H72321s PT 8381 DPS Display Pressure Switch
pt
pdf 593KB

Betriebsanleitung:

H73320q Instructions 8380 8381 DPC DPS Pressure Switch with Display
en
pdf 534.1KB

Flyer:

H70694s CN 8381 DPS Display Pressure Switch
cn
pdf 3.6MB
H70694s DE 8381 DPS Display Pressure Switch
de
pdf 3.6MB
H70694s EN 8381 DPS Display Pressure Switch
en
pdf 3.6MB
H70694s ES 8381 DPS Display Pressure Switch
es
pdf 3.6MB
H70694s FR 8381 DPS Display Pressure Switch
fr
pdf 3.6MB
H70694s IT 8381 DPS Display Pressure Switch
it
pdf 3.6MB
H70694s JP 8381 DPS Display Pressure Switch
jp
pdf 3.6MB
H70694s PL 8381 DPS Display Pressure Switch
pl
pdf 3.6MB
H70694s PT 8381 DPS Display Pressure Switch
pt
pdf 3.6MB

Zertifikate:

Trafag UL Certificate E516645 Vol1 Sec1 20240220
en
pdf 454.3KB
CE UKCA Declaration of conformity Pressure Transmitter
en
pdf 73.9KB

STEP Dateien und Software:

8381.XX.XX.10.32
en
STEP 743.5KB
8381.XX.XX.10.35
en
STEP 759.1KB
8381.XX.XX.11.32
en
STEP 761KB
8381.XX.XX.11.35
en
STEP 776.5KB
8381.XX.XX.15.32
en
STEP 789.7KB
8381.XX.XX.15.35
en
STEP 805.3KB
8381.XX.XX.17.32
en
STEP 786.3KB
8381.XX.XX.17.35
en
STEP 801.9KB
8381.XX.XX.18.32
en
STEP 746KB
8381.XX.XX.18.35
en
STEP 761.5KB
8381.XX.XX.19.32
en
STEP 747.7KB
8381.XX.XX.19.35
en
STEP 763.4KB
8381.XX.XX.24.32
en
STEP 802.7KB
8381.XX.XX.24.35
en
STEP 818.3KB
8381.XX.XX.30.32
en
STEP 747.4KB
8381.XX.XX.30.35
en
STEP 763KB
8381.XX.XX.31.32
en
STEP 1.4MB
8381.XX.XX.31.35
en
STEP 792KB
8381.XX.XX.42.32
en
STEP 764.7KB
8381.XX.XX.42.35
en
STEP 780.3KB
8381.XX.XX.51.32
en
STEP 747.2KB
8381.XX.XX.51.35
en
STEP 762.8KB

Haben Sie die gewünschte Information nicht gefunden? Kontaktieren Sie bitte unser Verkaufs-Team.

Standardvarianten dieses Produktes

Gruppierte Produkte

Produktname	Messbereich	Überdruck max. [bar]	Ausgangssignal

DPS250.0PAP1

0 ... 250

750

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 15 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8381 74 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS160.0PAP1

0 ... 160

480

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 15 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8381 85 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS400.0PAP1

0 ... 400

1000

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 15 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8381 84 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS60.0PAP1

0 ... 60

180

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 15 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8381 82 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS100.0PAP1

0 ... 100

300

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 15 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8381 83 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS600.0PAP1

0 ... 600

1500

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 15 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8381 86 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS10.0PAP1

0 ... 10

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 15 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8381 78 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS40.0PAP1

0 ... 40

120

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 15 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8381 81 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS25.0PAP1

0 ... 25

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 15 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8381 80 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS16.0PAP1

0 ... 16

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 15 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8381 79 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS2.5PAP1

0 ... 2.5

7.5

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 15 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8381 75 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS4.0PAP1

0 ... 4

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 15 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8381 76 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS6.0PAP1

0 ... 6

4 ... 20 mA

Genauigkeit @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) d.S. typ.: ± 0.2

Speisung [VDC]: 15 ... 30

Druckanschluss: G1/4" aussen

Typencode: 8381 77 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2
