N 8202

N 8202 Navitrag

Retour à l'aperçu

Navale

Skip to the end of the images gallery

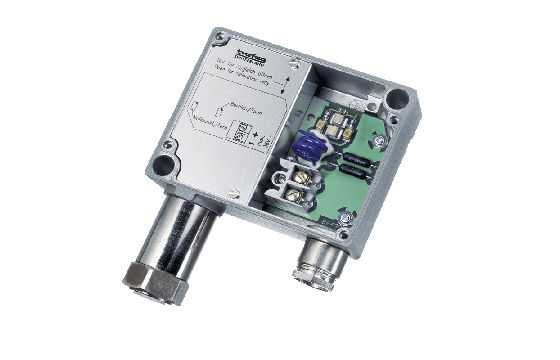

main product photo

Skip to the beginning of the images gallery

Caractéristiques

Stabilité à long terme excellente
Protection IP65
Protection CEM, IEC 61000
Résistance mécanique aux pics de surpression et charges alternées

À propos

Données techniques

Plus d'informations
Code du produit	8202
Nom	N
Designation	Navitrag
Plage de mesure	0 ... 1.0 à 0 ... 600 bar
Principe de mesure	Couche mince sur acier
Certificat / conformité	ABS, BV, DNV-GL, KRS, LRS
Précision @ 25°C typ.	± 0.5 % E.M. typ.
Signal de sortie	4 ... 20 mA
Connexions électriques	Borne à vis 0.75 ... 2.5 mm²
Raccords de pression	G1/4" f; G1/2" m
Température des médias	-25°C ... +125°C
Température ambiante	-25°C ... +85°C
Plage de mesure	≤ 1 bar ≤ 100 bar ≤ 600 bar < 15 psi < 1500 psi < 7500 psi

Document Aux téléchargements de fichiers

Fiche technique:

Mode d'emploi:

H70722f Instruction 8202
en
pdf 254.3KB

Certificates:

CE UKCA Declaration of conformity Pressure Transmitter
en
pdf 73.9KB
ABS Pressure Transmitter Navitrag 8202
en
pdf 1.1MB
BV Navitrag 8202
en
pdf 1.1MB
DNVGL Navitrag 8202
en
pdf 300.1KB
KRS Pressure Transmitter 8202
en
pdf 292KB
LR Navitrag 8202
en
pdf 815.1KB

Vous n'avez pas trouvé la version souhaitée ? Veuillez contacter notre équipe commerciale.

Variantes standard de ce produit

Articles produits groupés

Nom du produit	Plage de mesure [bar]	Surpression max. [bar]	Signal de sortie

0 ... 400

800

4 ... 20 mA

Précision @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) E.M. typ.: ± 0.3

Alimentation [VDC]: 12 ... 34

Codification: 8202 84 2210

0 ... 1

3

4 ... 20 mA

Précision @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) E.M. typ.: ± 0.3

Alimentation [VDC]: 12 ... 34

Codification: 8202 71 2210

0 ... 6

15

4 ... 20 mA

Précision @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) E.M. typ.: ± 0.3

Alimentation [VDC]: 12 ... 34

Codification: 8202 77 2210

0 ... 10

20

4 ... 20 mA

Précision @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) E.M. typ.: ± 0.3

Alimentation [VDC]: 12 ... 34

Codification: 8202 78 2210

0 ... 250

500

4 ... 20 mA

Précision @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) E.M. typ.: ± 0.3

Alimentation [VDC]: 12 ... 34

Codification: 8202 74 2210

0 ... 2.5

6

4 ... 20 mA

Précision @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) E.M. typ.: ± 0.3

Alimentation [VDC]: 12 ... 34

Codification: 8202 75 2210

0 ... 4

10

4 ... 20 mA

Précision @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) E.M. typ.: ± 0.3

Alimentation [VDC]: 12 ... 34

Codification: 8202 76 2210

0 ... 16

32

4 ... 20 mA

Précision @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) E.M. typ.: ± 0.3

Alimentation [VDC]: 12 ... 34

Codification: 8202 79 2210

0 ... 25

80

4 ... 20 mA

Précision @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) E.M. typ.: ± 0.3

Alimentation [VDC]: 12 ... 34

Codification: 8202 80 2210

0 ... 40

80

4 ... 20 mA

Précision @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) E.M. typ.: ± 0.3

Alimentation [VDC]: 12 ... 34

Codification: 8202 81 2210

0 ... 100

200

4 ... 20 mA

Précision @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) E.M. typ.: ± 0.3

Alimentation [VDC]: 12 ... 34

Codification: 8202 83 2210
