EXNT 8292 Ex Transmetteur de pression

Retour à l'aperçu
  • Navale Navale
  • Zones explosibles Zones explosibles

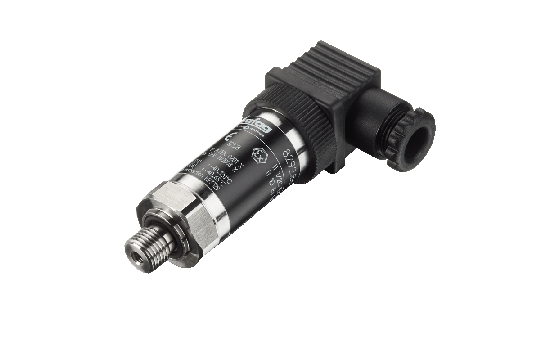

main product photo

Caractéristiques

  • Plages de mesure de 0.4 à 2000 bar
  • Certifié ATEX, IECEx, UKEX
  • II 1G Ex ia IIC T4/T6 Ga II 1D Ex ia IIIC T160°C Da I M1 Ex ia I Ma II 1/2G Ex ia IIC T4/T6 Ga/Gb
  • En option : avec capteur compatible avec l’hydrogène **ue check**
  • EC79/2009 certifiée par le KBA Kraftfahrt-Bundesamt
À propos
Le transmetteur de pression EXNT est basé sur la technologie de premier plan, capteur en couche mince sur acier, de Trafag et offre une mesure de pression fiable et precise sur une large gamme de température avec une excellente stabilité a long terme. La conception de sécurité intrinsèque est certifiée pour les applications dans les zones Ex 0, 1, 2 (gaz), 20, 21, 22 (poussières) et les mines.

Données techniques

Plus d'informations
Code du produit 8292
Nom EXNT
Designation Ex Transmetteur de pression
Plage de mesure 0 ... 0.4 à 0 ... 2000 bar 0 ... 5 à 0 ... 30000 psi
Principe de mesure Couche mince sur acier
Certificat / conformité DNV-GL, KRS, RMRS ATEX, IECEx, UKEX, conformément à la norme EN/IEC 60079-0 / EN 60079-11 / EN 60079-26 / EN 50303
Précision @ 25°C typ. ± 0.5 % E.M. typ. ± 0.3 % E.M. typ.
Signal de sortie 4 ... 20 mA
Connexions électriques EN175301-803-A; M12x1; MIL-C 26482; Binder 723; Câble
Raccords de pression G1/4" m; G1/4" m (Manomètre) EN 837; G1/4" f; G1/2" m; G1/2" m (Manomètre) EN 837; R1/4" m; 1/4"NPT m; M18x1.5 m
Température des médias Max. –40°C ... +120°C (voir connexion électrique)
Température ambiante Max. –40°C ... +120°C (voir connexion électrique)

Document Aux téléchargements de fichiers

Fiche technique:

Mode d'emploi:

Flyer:

Certificates:

Fichiers STEP et logiciels:

Vous n'avez pas trouvé la version souhaitée ? Veuillez contacter notre équipe commerciale.

Variantes standard de ce produit
Articles produits groupés
Nom du produit Plage de mesure [bar] Surpression max. [bar] Signal de sortie

EXNT16.0A

0 ... 16

32

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 10 ... 30
Raccord de pression: G1/4" mâle
Codification: 8292 79 2517 05 0000 0000 19 46 61 92

EXNT0.4A

0 ... 0.4

1.2

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 10 ... 30
Raccord de pression: G1/4" mâle
Codification: 8292 69 2617 05 0000 0000 19 46 61 92

EXNT0.6A

0 ... 0.6

1.5

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 10 ... 30
Raccord de pression: G1/4" mâle
Codification: 8292 70 2617 05 0000 0000 19 46 61 92

EXNT1.0A

0 ... 1

2

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 10 ... 30
Raccord de pression: G1/4" mâle
Codification: 8292 71 2617 05 0000 0000 19 46 61 92

EXNT2.5A

0 ... 2.5

5

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 10 ... 30
Raccord de pression: G1/4" mâle
Codification: 8292 75 2517 05 0000 0000 19 46 61 92

EXNT4.0A

0 ... 4

8

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 10 ... 30
Raccord de pression: G1/4" mâle
Codification: 8292 76 2517 05 0000 0000 19 46 61 92

EXNT6.0A

0 ... 6

12

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 10 ... 30
Raccord de pression: G1/4" mâle
Codification: 8292 77 2517 05 0000 0000 19 46 61 92

EXNT10.0A

0 ... 10

20

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 10 ... 30
Raccord de pression: G1/4" mâle
Codification: 8292 78 2517 05 0000 0000 19 46 61 92

EXNT25.0A

0 ... 25

50

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 10 ... 30
Raccord de pression: G1/4" mâle
Codification: 8292 80 2517 05 0000 0000 19 46 61 92

EXNT40.0A

0 ... 40

80

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 10 ... 30
Raccord de pression: G1/4" mâle
Codification: 8292 81 2517 05 0000 0000 19 46 61 92

EXNT100.0A

0 ... 100

200

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 10 ... 30
Raccord de pression: G1/4" mâle
Codification: 8292 83 2517 05 0000 0000 19 46 61 92

EXNT250.0A

0 ... 250

500

4 ... 20 mA
Précision @ 25°C typ.: ± 0.5
NLH @ 25°C (BSL) E.M. typ.: ± 0.2
Alimentation [VDC]: 10 ... 30
Raccord de pression: G1/4" mâle
Codification: 8292 74 2517 05 0000 0000 19 46 61 92
