Glossaire - Terminologie des instruments de mesure de pression

Normes de référence: DIN 16086, IEC 61298-2

13.08.2020

Capteur de pression

Membrane dotée d’éléments appliqués dont les propriétés physiques changent en cas de déformation de la membrane (par exemple les bandes de mesure extensibles, dont la résistance varie).

Transmetteur de pression Convertisseur de pression

Convertisseur de pression servant à convertir la pression à mesurer en un signal de sortie analogique et/ou numérique défini ou normalisé.

Transducteur de pression

Capteur de pression avec raccord de process et raccord électrique (par ex. fiche), mais qui ne réalise pas la conversion en un signal électrique normalisé comme le transmetteur de pression.

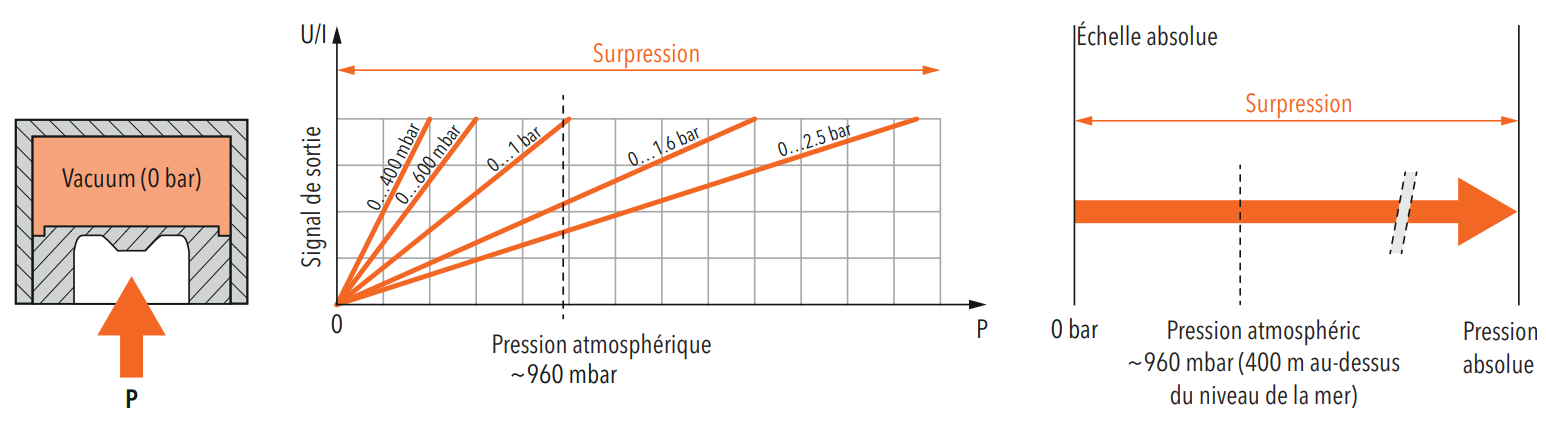

Le résultat de mesure correspond toujours à la déviation par rapport au point zéro absolu (vide).
Par ex. 4mA = 0bar (=vide) ; point zéro (PZ) : 0bar

Le résultat de mesure correspond toujours à la déviation par rapport à la pression atmosphérique absolue actuelle.
Par ex. 4mA = 960mbar (= pression atmosphérique) ; point zéro (PZ) : 0bar

Plage de mesure de la pression nominale

Plage entre les limites inférieure et supérieure de la grandeur mesurée (pression de service). La précision prescrite est respectée dans cette plage.

Étendue de mesure

Différence algébrique entre les valeurs seuils supérieure et inférieure d’une plage de mesure définie.

Surpression (Pression de service max.)

Pression maximale (à température maximale) indiquée par le fabricant pour laquelle le convertisseur de mesure de la pression est conçu d’un point vue mécanique. Le convertisseur de mesure de la pression peut être utilisé jusqu’à cette pression, sans que les caractéristiques techniques de mesure garanties n’aient été altérées après le retour dans la plage de mesure. Toutefois, il n’existe plus dans la plage entre la pression nominale et la surpression une relation univoque entre la pression et le signal de sortie.

Pression d’éclatement

Valeur de pression (statique) à laquelle l’instrument de mesure garde des dommages permanents. L’instrument ne doit pas éclater jusqu’à cette pression et le média de mesure ne doit pas fuir.

Précision type

(Typique) Correspond généralement à la valeur 1 Sigma de la loi normale, c.-à-d. env. 68.3%. Chez Trafag, significativement plus de 75% de tous les instruments remplissent généralement cette valeur mesurée typique.

Précision max.

(maximale) 100% de tous les instruments répondent à cette valeur de mesure maximale.

Non-linéarité

La plus grande déviation de la ligne caractéristique effective par rapport à une ligne de référence idéale. La ligne de référence peut aussi être définie comme réglage du point limite, BSL ou BSL par 0.

BSL Best Straight Line

La ligne de référence selon BSL ou le réglage de la valeur minimale est définie de telle manière à ce que les déviations maximales positives ou négatives soient les plus petites.

BSL par zéro

La BSL par zéro (également nommée BSL/0) a pour condition supplémentaire au réglage de la plus petite valeur, que la droite doit passer par zéro ou par le point d'origine.

Non-linéarité après le réglage du point limite

La droite de référence passe par le point d’origine et le point de fin de la ligne caractéristique. La non-linéarité désigne les déviations maximales possibles de ces droites.

Hystérésis

Propriété d’un instrument de fournir différentes valeurs de sortie en référence à ses valeurs d’entrée, dépendant de la direction d’effet définie lors de la création des valeurs d’entrée (conf. à CEI 61298-2).

Hystérésis de pression

Différence constatée à pression identique entre les mesures en direction de la pression croissante, puis en direction de la pression décroissante.

Hystérésis de température

Modification maximale du point zéro et de l’étendue de sortie du signal de pression après un cycle de température défini dans la plage de température de service.

Non-linéarité et hystérésis NLH

La plus grande déviation par rapport à la ligne caractéristique idéale (BSL, BSL/0 ou point limite). Sur les instruments de mesure de la pression, la non-linéarité et l’hystérésis de pression à température constante sont indiqués ensemble.

Précision (DIN16086: Écart de mesure)

La précision désignée par le terme «écart de mesure» dans la norme DIN 16086 (à une température de référence de 25 °C), comprend toutes les déviations du fait de la non-linéarité, de l’hystérésis, de la non-répétabilité, d’es erreurs du point zéro (début de la plage de mesure) et d’étendue. Les erreurs du point zéro et d’étendue comprennent également l’incertitude de mesure de l’ensemble de calibrage.

Reproductibilité (DIN 16086: Non-répétabilité)

Déviation des signaux de sortie à signaux d’entrée et conditions d’utilisation (définies) identiques.

Coefficient thermique TK

Modification de la valeur de mesure du point zéro et de l’étendue en raison de changement de température.

Stabilité à long terme / Dérive à long terme

L’altération de la précision du fait du vieillissement dans les conditions de référence pendant un laps de temps donné, généralement 1 an.

TEB Bande d’erreur totale

Erreur globale (racine de la somme des carrés des déviations) divisé par l’écart de mesure (précision) et l’influence de la température (coefficient thermique TK). Généralement, Trafag indique une plage d’influence de la température supérieure à celle prescrite dans la norme (-10 ... +60 °C). Si la norme DIN 16086 y ajoute également la stabilité à long terme sur un an, les indications de Trafag répondent pour des raisons évidentes aux conditions ex Works.

Précision de l’échelle

Pour les pressostats: Déviation qui résulte de l’ajustage manuel du point seuil à l’aide de l’affichage (échelle).

Signal de sortie

Signal électrique qui fournit la valeur de la grandeur de mesure en vue de son traitement.

Temps de réponse

Temps nécessaire au signal de sortie après un changement brusque de la pression pour passer de 10% à 90% de sa valeur finale, qui ellemême résulte du changement de pression.

Point zéro PZ

Signal de sortie sans pression (Pmin), par ex. 4 mA à 0 bar (Pmin)

Valeur finale VF

Signal de sortie à la valeur de pression maximale de la plage de pression nominale (Pmax), par ex. 20 mA à 100 bar (Pmax).

Étendue S

Valeur finale (VF) – Point zéro (PZ) = Étendue (S)
par ex. Étendue (S) = (VF) 20mA – (PZ) 4mA = 16mA

Différentiel de commutation (Pressostats)

Plage entre l'activation et la désactivation du microrupteur sur les pressostats.
Exemple:
X...X = valeur réglable
X – X = valeur non réglable; proportionnelle à la pression nominale
X = valeur fixe

Limiteur Pressostats

Pressostat à réarmement manuel du microrupteur

Température de médias

Plage de mesure admissible du média de mesure.

Température de service / Température ambiante

Plage de température dans laquelle l’instrument de mesure respecte ses spécifications. Étant donné que sur certains instruments les composants électroniques sont plus sensibles à la température que l’élément du capteur, il peut arriver que la température ambiante maximale pour l’instrument soit inférieure à la température du fluide admissible.

Température de stockage

Plage de température dans laquelle l’instrument de mesure peut être stocké ou transporté sans que ces caractéristiques de mesure ne soient altérées.

Indice de protection

Protection contre l’humidité et la poussière selon les classes IP conformément à la norme EN 60529.

CEM Compatibilité électromagnétique

Caractéristique de l’instrument à fonctionner dans un environnement présentant des interférences électromagnétiques sans influencer de manière inadmissible cet environnement (qui contient également d’autres équipements).

Immission

Résistance aux interférences par rapport à des influences électromagnétiques externes.

Émission

Émission parasite d’interférences électromagnétiques.

Crête

Résistance aux interférences contre les tensions de choc unipolaires dues à des surtensions pouvant résulter d’opérations de commutation et d’éclairs.

Éclatement

Résistance contre les interférences électriques transitoires rapides et récurrentes.
