FAQ: Moniteurs et capteurs de densité de gaz isolants

Avez-vous des questions sur les moniteurs et les capteurs de densité de gaz ? Vous trouverez les premières réponses dans notre FAQ.

Countermeasures against aggressive SF6 by-products

SF6 is inert during normal use. When electrical discharges occur within SF6 filled gas compartments, mechanical abrasion, toxic and material-aggressive by-products can emerge. The two main by-products that may occur are hydrofluoric acid and thionyl fluoride. Both can cause long-term damage to improper material selection. Abrasion particles can cause sensing element degradation. Trafag deals with it by using suitable materials and additional integrated process gas filters.

Options d'affichage pour les moniteurs de densité de gaz

Trafag offre une flexibilité maximale dans la personnalisation du cadran indicateur avec une variété complète de codes de couleur et d'unités de pression, y compris une indication à double plage. Cela inclut également l'orientation du cadran tourné de 90°/180°/270° pour fournir la meilleure lisibilité pour les installations confinées.

Un indicateur de basse pression en option surveille les conditions en dehors du fonctionnement normal, par exemple lorsque le compartiment est rempli de pression de transport ou sous vide.

Options d'affichage pour les moniteurs de densité de gaz Trafag: Un indicateur de basse pression en option surveille les conditions en dehors du fonctionnement normal, par exemple lorsque le compartiment est rempli de pression de transport ou sous vide.Options d'affichage pour les moniteurs de densité de gaz Trafag: Un indicateur de basse pression en option surveille les conditions en dehors du fonctionnement normal, par exemple lorsque le compartiment est rempli de pression de transport ou sous vide.
Moniteurs de densité des gaz en climat arctique

Le climat arctique présente les exigences les plus élevées en matière de surveillance du compartiment gazeux et de la densité. Le principal aspect de la sécurité est l'alarme lorsque le gaz isolant peut se liquéfier.



Les basses températures peuvent entraîner la liquéfaction du gaz de procédé. La liquéfaction provoque une chute de pression rapide qui peut déclencher temporairement un seuil d'alarme. Le contrôleur de densité de gaz 87x8 maintient l'état d'alarme jusqu'à ce que le niveau de déclenchement d'alarme soit à nouveau dépassé tout en revenant à l'état normal.

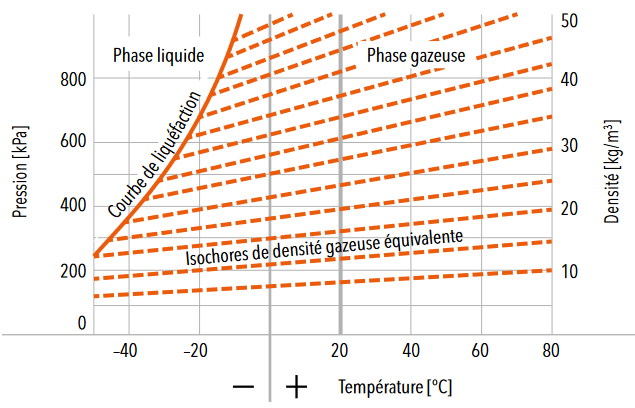

Diagramme: Pression [kPa] / Température [°C] / Densité [kg/m3] de Courbe de liquéfactionDiagramme: Pression [kPa] / Température [°C] / Densité [kg/m3] de Courbe de liquéfaction
Sorties de signal pour les capteurs de densité de gaz

La modulation numérique de largeur d'impulsion présente des données de densité et de température. Trafag fournit des formules de conversion pour la densité de gaz, la pression de gaz normalisée à 20°C pour le SF6 ou d'autres gaz isolants et pour la conversion de la largeur d'impulsion en température.

La sortie de la boucle de courant a une résolution de 6,5 à 20mA. Trafag fournit des formules de conversion pour la densité de gaz et la pression de gaz normalisée à 20°C pour le SF6 et les gaz isolants alternatifs.

Diagrammes Diagrammes
Paramètres de communication Modbus

Le protocole Modbus ouvert disponible est le moyen de communication idéal pour transmettre des données entre des appareils électroniques sur des lignes série RS485. C'est un protocole client/serveur. Un client contrôle les transactions de données avec plusieurs serveurs (capteurs) qui répondent aux demandes du client (lecture ou écriture de données). Dans un réseau série Modbus standard, il y a un client et jusqu'à 64 serveurs (capteurs), chacun avec une adresse de serveur unique.

Mesure de la densité des gaz pour la maintenance préventive

La mesure de densité est fournie via une sortie de boucle de courant à 2 fils. Il fournit des informations essentielles sur les tendances des pertes de gaz potentielles ou de l'état des engins et permet donc de déterminer les mesures de maintenance préventive.

Diagramme: Pression de remplissage / Temps de fonctionnementDiagramme: Pression de remplissage / Temps de fonctionnement

La surveillance de la densité est basée sur jusqu'à trois micro-interrupteurs isolés galvaniquement qui actionnent différents signaux d'alarme.

Connexion de signal pour le moniteur de densité de gaz hybride

Les micro-interrupteurs de surveillance de la densité et le signal de données du capteur sont séparés par des bornes de fil indépendantes.

X1 (Micro-interrupteur borne de fil) avec 3 commutateursX1 (Micro-interrupteur borne de fil) avec 3 commutateurs
X2 (Capteur de densité borne de fil)X2 (Capteur de densité borne de fil)

Si vous avez d'autres questions, n'hésitez pas à nous contacter.
