DPS 8381

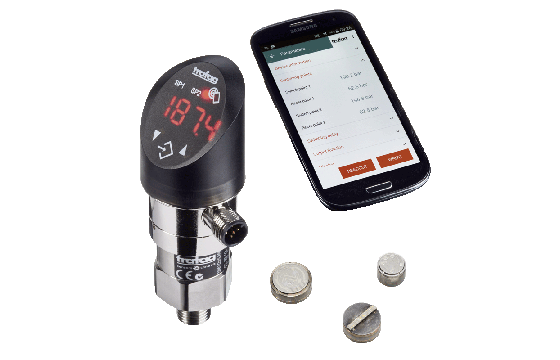

DPS 8381 Interrupteur de pression avec affichage

Retour à l'aperçu

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Caractéristiques

Paramétrable également via l’appli Smartphone NFC (Android)
L’affichage et la connexion électrique rotatif de manière indépendante 335°/343°
Sortie analogue commutable mA ou V
Enregistreur de données intégré
Plage de mesure ajustable

À propos

Le DPS 8381 est la combinaison idéale d’un pressostat et d’un transmetteur avec affichage de la valeur de pression. Le paramétrage a lieu sur l’appareil ou se fait rapidement via l’appli Smartphone NFC. Les possibilités de réglage en association avec l’ensemble des modèles font du DPS 8381 un appareil idéal pour un large éventail d’applications exigeantes.

Données techniques

Plus d'informations
Code du produit	8381
Nom	DPS
Designation	Interrupteur de pression avec affichage
Plage de mesure	0 ... 2.5 à 0 ... 600 bar 0 ... 30 à 0 ... 7500 psi ajustable
Principe de mesure	Couche mince sur acier
Précision @ 25°C typ.	± 0.5 % E.M. typ.
Signal de sortie	4 ... 20 mA, 0 ... 5 VDC, 1 ... 6 VDC, 0 ... 10 VDC, commutable mA ou V
Connexions électriques	Embase mâle M12x1, 5-pôle Embase mâle M12x1, 4-pôle
Raccords de pression	G1/4" f; G1/4" m Joint; G1/4" m avec amortissement intégré; G1/4" m (Manomètre) EN 837; G1/2" m (Manomètre) EN 837; 1/4"NPT m; 1/2"NPT m; R1/4" m, DIN3858; M14x1.5 m, DIN6149-2; 7/16"-20UNF m, DIN3866; 7/16" -20UNF m, SAE4 (J1926); 7/16"-20UNF f, SAE J512
Température des médias	-25°C ... +85°C
Température ambiante	-25°C ... +85°C

Document Aux téléchargements de fichiers

Fiche technique:

H72321r CN 8381 DPS Display Pressure Switch
cn
pdf 710.1KB
H72321r DE 8381 DPS Display Pressure Switch
de
pdf 625.8KB
H72321r EN 8381 DPS Display Pressure Switch
en
pdf 624.2KB
H72321r ES 8381 DPS Display Pressure Switch
es
pdf 625.6KB
H72321r FR 8381 DPS Display Pressure Switch
fr
pdf 625.8KB
H72321r IT 8381 DPS Display Pressure Switch
it
pdf 625.6KB
H72321r JP 8381 DPS Display Pressure Switch
jp
pdf 721.2KB
H72321r PL 8381 DPS Display Pressure Switch
pl
pdf 626.8KB
H72321r PT 8381 DPS Display Pressure Switch
pt
pdf 626.3KB

Mode d'emploi:

H73320p Instructions 8380 8381 DPC DPS Pressure Switch with Display
en
pdf 493.4KB

Flyer:

H70694r CN 8381 DPS Display Pressure Switch
cn
pdf 3.6MB
H70694r DE 8381 DPS Display Pressure Switch
de
pdf 3.6MB
H70694r EN 8381 DPS Display Pressure Switch
en
pdf 3.6MB
H70694r ES 8381 DPS Display Pressure Switch
es
pdf 3.6MB
H70694r FR 8381 DPS Display Pressure Switch
fr
pdf 3.6MB
H70694r IT 8381 DPS Display Pressure Switch
it
pdf 3.6MB
H70694r JP 8381 DPS Display Pressure Switch
jp
pdf 3.6MB
H70694r PL 8381 DPS Display Pressure Switch
pl
pdf 3.6MB
H70694r PT 8381 DPS Display Pressure Switch
pt
pdf 3.6MB

Certificates:

CE UKCA Declaration of conformity Pressure Transmitter
en
pdf 73.9KB

Fichiers STEP et logiciels:

8381.XX.XX.10.32
en
STEP 743.5KB
8381.XX.XX.10.35
en
STEP 759.1KB
8381.XX.XX.11.32
en
STEP 761KB
8381.XX.XX.11.35
en
STEP 776.5KB
8381.XX.XX.15.32
en
STEP 789.7KB
8381.XX.XX.15.35
en
STEP 805.3KB
8381.XX.XX.17.32
en
STEP 786.3KB
8381.XX.XX.17.35
en
STEP 801.9KB
8381.XX.XX.18.32
en
STEP 746KB
8381.XX.XX.18.35
en
STEP 761.5KB
8381.XX.XX.19.32
en
STEP 747.7KB
8381.XX.XX.19.35
en
STEP 763.4KB
8381.XX.XX.24.32
en
STEP 802.7KB
8381.XX.XX.24.35
en
STEP 818.3KB
8381.XX.XX.30.32
en
STEP 747.4KB
8381.XX.XX.30.35
en
STEP 763KB
8381.XX.XX.31.32
en
STEP 1.4MB
8381.XX.XX.31.35
en
STEP 792KB
8381.XX.XX.42.32
en
STEP 764.7KB
8381.XX.XX.42.35
en
STEP 780.3KB
8381.XX.XX.51.32
en
STEP 747.2KB
8381.XX.XX.51.35
en
STEP 762.8KB

Vous n'avez pas trouvé la version souhaitée ? Veuillez contacter notre équipe commerciale.

Variantes standard de ce produit

Articles produits groupés

Nom du produit	Plage de mesure [bar]	Surpression max. [bar]	Signal de sortie

DPS250.0PAP1

0 ... 250

750

4 ... 20 mA

Précision @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 15 ... 30

Raccord de pression: G1/4" mâle

Codification: 8381 74 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS160.0PAP1

0 ... 160

480

4 ... 20 mA

Précision @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 15 ... 30

Raccord de pression: G1/4" mâle

Codification: 8381 85 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS400.0PAP1

0 ... 400

1000

4 ... 20 mA

Précision @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 15 ... 30

Raccord de pression: G1/4" mâle

Codification: 8381 84 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS60.0PAP1

0 ... 60

180

4 ... 20 mA

Précision @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 15 ... 30

Raccord de pression: G1/4" mâle

Codification: 8381 82 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS100.0PAP1

0 ... 100

300

4 ... 20 mA

Précision @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 15 ... 30

Raccord de pression: G1/4" mâle

Codification: 8381 83 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS600.0PAP1

0 ... 600

1500

4 ... 20 mA

Précision @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 15 ... 30

Raccord de pression: G1/4" mâle

Codification: 8381 86 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS10.0PAP1

0 ... 10

4 ... 20 mA

Précision @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 15 ... 30

Raccord de pression: G1/4" mâle

Codification: 8381 78 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS40.0PAP1

0 ... 40

120

4 ... 20 mA

Précision @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 15 ... 30

Raccord de pression: G1/4" mâle

Codification: 8381 81 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS25.0PAP1

0 ... 25

4 ... 20 mA

Précision @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 15 ... 30

Raccord de pression: G1/4" mâle

Codification: 8381 80 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS16.0PAP1

0 ... 16

4 ... 20 mA

Précision @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 15 ... 30

Raccord de pression: G1/4" mâle

Codification: 8381 79 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS2.5PAP1

0 ... 2.5

7.5

4 ... 20 mA

Précision @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 15 ... 30

Raccord de pression: G1/4" mâle

Codification: 8381 75 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS4.0PAP1

0 ... 4

4 ... 20 mA

Précision @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 15 ... 30

Raccord de pression: G1/4" mâle

Codification: 8381 76 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2

DPS6.0PAP1

0 ... 6

4 ... 20 mA

Précision @ 25°C typ.: ± 0.5

NLH @ 25°C (BSL) E.M. typ.: ± 0.2

Alimentation [VDC]: 15 ... 30

Raccord de pression: G1/4" mâle

Codification: 8381 77 2517 35 0000 0000 PA P1 44 61 ZS Z1 Z2
