Componenti di un trasmettitore di pressione
Un trasmettitore di pressione misura la quantità fisica di pressione nei liquidi o nei gas e fornisce il valore misurato come segnale elettrico. Il grafico interattivo di questa pagina fornisce le informazioni più importanti sugli elementi chiave di un trasmettitore di pressione: oltre ai principali elementi di progettazione, si tratta delle interfacce con l'ambiente, dei criteri più importanti per la selezione di un trasmettitore di pressione adeguato e delle caratteristiche prestazionali più importanti. Gli elementi fondamentali di un trasmettitore di pressione sono la cella di misura, cioè il sensore in senso stretto, la connessione al processo, l'elettronica per l'elaborazione del segnale, la connessione elettrica e l'housing.
I sensori di pressione Trafag si basano principalmente sulla tecnologia a film sottile su acciaio, con un sensore saldato in acciaio inox e senza O-ring, oppure sulla tecnologia a film spesso su ceramica. Entrambe le tecnologie dei sensori provengono dalla produzione interna di Trafag e sono state sviluppate insieme all'ASIC (microchip specifico per l'applicazione).
Di conseguenza, il sensore di pressione e l'elettronica sono perfettamente accoppiati e raggiungono la loro straordinaria stabilità e affidabilità a lungo termine, anche nelle condizioni ambientali più sfavorevoli delle applicazioni più esigenti.
Interfacce di un trasmettitore di pressione
Le interfacce più importanti verso l'esterno sono la connessione al processo, cioè il lato dell'attacco di pressione, e la connessione elettrica, definita anche attacco di segnale. Nelle applicazioni industriali, queste interfacce sono standardizzate. A seconda del settore e dell'applicazione, vengono utilizzate diverse interfacce. I trasmettitori di pressione odierni sono disponibili con una varietà di connessioni al processo, segnali di uscita e connessioni elettriche. I sensori industriali con diverse tecnologie consentono di misurare da pochi mbar fino a diverse migliaia di bar, con una precisione fino allo 0,1%. Dal collegamento elettrico, che di solito è costituito da una spina o da un cavo di collegamento, l'uscita del valore misurato è un segnale analogico o un segnale digitale. I segnali di uscita analogici più comuni sono 4 ... 20 mA e 0 ... 10 VDC.
Il vantaggio dei segnali digitali è la comunicazione bidirezionale, che consente la diagnosi e una facile configurazione della misurazione della pressione (ad es. modifica dell'unità di misurazione della pressione da bar a psi).
D'altra parte, oltre alla pressione, possono essere fornite altre grandezze fisiche misurate, come la temperatura. Oltre ai trasmettitori di pressione elettronici con segnali di uscita analogici e digitali, esistono anche i pressostati elettronici. Questi non emettono un valore misurato ma hanno una o più uscite transistor o uscite relè.
Caratteristiche prestazionali di un trasmettitore di pressione
Oltre alla connessione alla pressione e alla connessione elettrica, altri criteri sono fondamentali per la selezione di un trasmettitore di pressione adatto: le caratteristiche prestazionali più importanti per la selezione di un trasmettitore di pressione sono il campo di misura, il tipo di misurazione richiesto (pressione assoluta, relativa o differenziale) e la precisione desiderata.
A seconda dell'area di applicazione, si deve considerare la conformità a determinati standard e direttive, come gli standard ferroviari, gli standard di protezione dalle esplosioni o le approvazioni navali. Inoltre, si deve tenere conto delle influenze ambientali: vibrazioni, urti, acqua e polvere, interferenze elettromagnetiche, temperatura ambiente, temperatura del fluido misurato.
Ciò è dovuto al fatto che la corrosione delle celle di misura e delle connessioni al processo, occasionalmente anche degli alloggiamenti e dell'elettronica, sono cause frequenti di guasto dei trasmettitori di pressione.
Un'altra causa di rottura per i trasmettitori sono i picchi di pressione molto elevati, che si verificano soprattutto nei liquidi. Questi picchi di pressione, che spesso durano solo pochi millisecondi, possono essere di molte volte superiori al normale intervallo di misurazione e quindi distruggere la membrana sensibile del trasduttore. Oltre a speciali elementi di smorzamento, che agiscono come un'apertura nella connessione al processo, l'unica soluzione in questi casi è spesso la scelta di un tipo di trasmettitore di pressione con una sicurezza di sovrapressione particolarmente elevata.
Nella nostra sezione know-how troverai ulteriori informazioni sugli aspetti sopra citati:
- EHI 8280Non disponibile

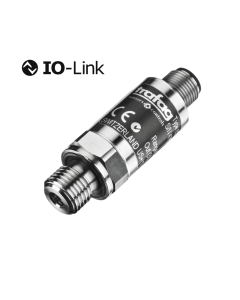

- NAI 8273Non disponibile
- FPI 8237Non disponibile
- NHT 8250Non disponibile
- FPT 8236Non disponibile
- NAE 8256Non disponibile

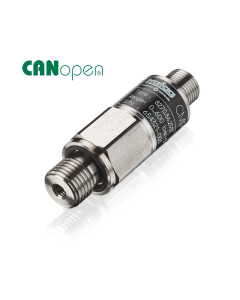

- CMP 8271Non disponibile

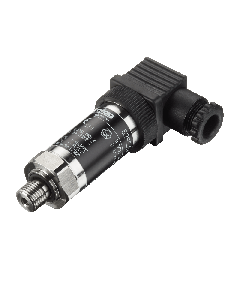

- EXNT 8292Non disponibile
- EXNAL 8858Non disponibile

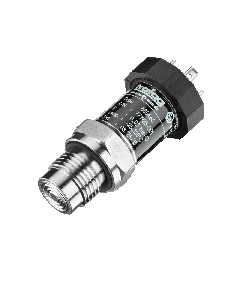

- EXNA 8854Non disponibile
- EXNA 8852/8853Non disponibile

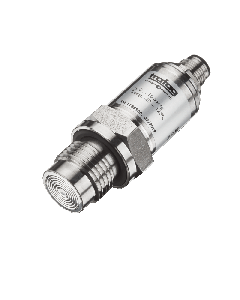

- ESH 8845Non disponibile
- EXNAL 8859Non disponibile
- NAL 8838Non disponibile
- ECR 8478Non disponibile
- ECTN 8477Non disponibile
- ECT 8473Non disponibile
- ECT 8472Non disponibile
- ECL 8439Non disponibile
- DPS 8381Non disponibile
- DPC 8380Non disponibile

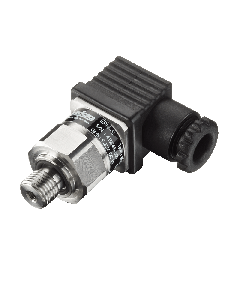

- EPN-S 8320Non disponibile
- EPN/EPNCR 8298Non disponibile
- EPR 8293Non disponibile
- EPN 8288Non disponibile
- EPI 8287Non disponibile

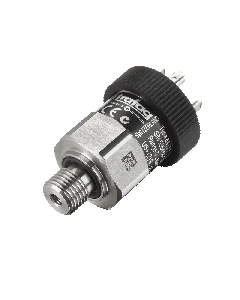

- EPR 8283Non disponibile

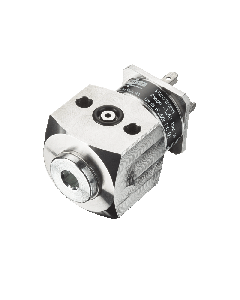

- NPN 8264Non disponibile
- NAR 8258Non disponibile
- NAR 8258Non disponibile

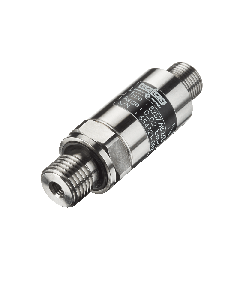

- NSL 8257Non disponibile
- NAE 8256Non disponibile
- NAH 8254 20 kHzNon disponibile
- NAH 8254Non disponibile
- NAH 8254Non disponibile

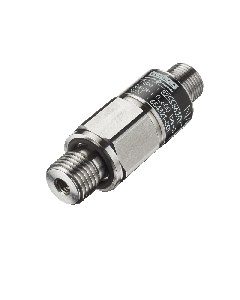

- NAH 8253Non disponibile
- NAT 8252Non disponibile
- NAT 8252Non disponibile
- H 8212/8213Non disponibile

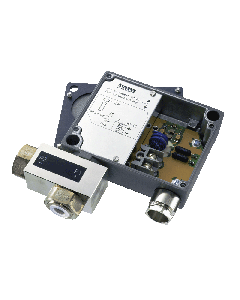

- ND 8204Non disponibile

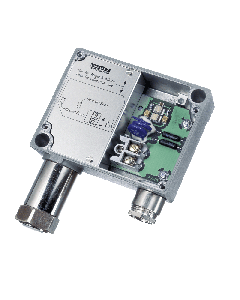

- N 8202Non disponibile
